本文主要是關于光藕的相關介紹，并著重對光藕的好壞判斷及其設計進行了詳盡的闡述。

光耦

耦合器以光為媒介傳輸電信號。它對輸入、輸出電信號有良好的隔離作用，所以，它在各種電路中得到廣泛的應用。目前它已成為種類最多、用途最廣的光電器件之一。光耦合器一般由三部分組成：光的發射、光的接收及信號放大。輸入的電信號驅動發光二極管（LED），使之發出一定波長的光，被光探測器接收而產生光電流，再經過進一步放大后輸出。這就完成了電—光—電的轉換，從而起到輸入、輸出、隔離的作用。由于光耦合器輸入輸出間互相隔離，電信號傳輸具有單向性等特點，因而具有良好的電絕緣能力和抗干擾能力。又由于光耦合器的輸入端屬于電流型工作的低阻元件，因而具有很強的共模抑制能力。所以，它在長線傳輸信息中作為終端隔離元件可以大大提高信噪比。在計算機數字通信及實時控制中作為信號隔離的接口器件，可以大大增加計算機工作的可靠性。

如何判斷光藕的好壞

光耦有四腳的，六腳的，八腳的。在發現產品故障的時候，我們如何判別光耦的好壞呢？下面我對此作了一下實驗。其中電路如下：

如何判斷光藕的好壞  光耦電路設計圖介紹

【試驗1：】

在1，2兩腳穿接一個LED燈并連上低壓電源。在另一端量測電阻值，有值。斷開電源后無窮大則代表光耦是好的。否則是壞的。

【試驗2：】

用兩個萬用表測量阻值，先在1，2腳一段測量并且不松開表筆，有阻值則紅表筆接的是光耦1腳（二極管正極），阻值998歐。此時再用另一萬用表測量3，4腳，有值則4腳接的是紅表筆。阻值為278歐。則光耦是好的。

【另外】

光耦的原理是在輸入端導通時，內部產生強光給內部三極管（可以想象為NPN型三極管）使之導通。注意輸出端要有上拉電壓才能保證信號傳輸。

NEC是單向傳遞的。在雙向傳輸電路中我們得注意分析信號傳輸方向，確保光耦安裝準確。

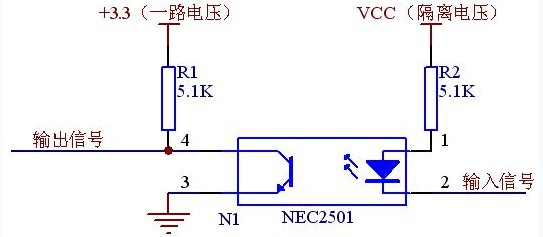

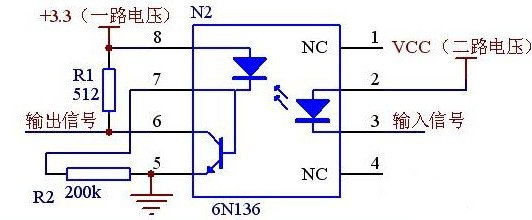

8腳光耦原理圖如下：

6腳光耦和8腳光耦類似，只是去掉光耦1腳和8腳。使用6腳光耦代替8腳光耦時把6腳光耦1腳當2腳用，其他腳類推加一。

怎樣用電路測試光耦好壞

用DC5V電源，經過一個電阻衰減，一個按鍵，接入光耦輸入其中一端，另一端接地，光耦輸出端一端經上拉電阻接+5V，另一端接LED顯示，LED-接地即可。

檢測：

1、比較法拆下懷疑有問題的光耦，用萬用表測量其內部二極管、三極管的正反向電阻值，用其與好的光耦對應腳的測量值進行比較，若阻值相差較大，則說明光耦已損壞。

2、數字萬用表檢測法下面以EL817光耦檢測為例來說明數字萬用表檢測的方法。檢測時將光耦內接二極管的＋端{1}腳和－端{2}腳分別插入數字萬用表的Hfe 的c、e插孔內，此時數字萬用表應置于NPN擋；然后將光耦內接光電三極管C極{5}腳接指針式萬用表的黑表筆，e極{4}腳接紅表筆，并將指針式萬用表撥在RX1k擋。這樣就能通過指針式萬用表指針的偏轉角度——實際上是光電流的變化，來判斷光耦的情況。指針向右偏轉角度越大，說明光耦的光電轉換效率越高，即傳輸比越高，反之越低；若表針不動，則說明光耦已損壞。

3、光電效應判斷法仍以EL817光耦合器的檢測為例，檢測電路如圖2所示。將萬用表置于RX1k電阻擋，兩表筆分別接在光耦的輸出端{4}、{5}腳；然后用一節1．5V的電池與一只50～100Ω的電阻串接后，電池的正極端接EL817的{1}腳，負極端碰接{2}腳，或者正極端碰接{1}腳，負極端接{2}腳，這時觀察接在輸出端萬用表的指針偏轉情況。如果指針擺動，說明光耦是好的，如果不擺動，則說明光耦已損壞。萬用表指針擺動偏轉角度越大，表明光電轉換靈敏度越高。

光耦電路設計圖介紹

本電路以開關電源中的光耦經典電路設計為例。

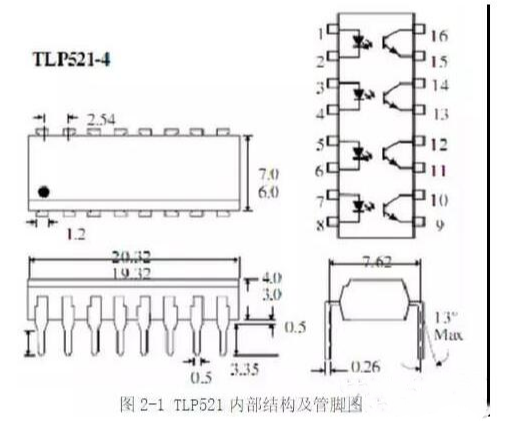

常用于反饋的光耦型號有TLP521、PC817等。這里以TLP521為例，介紹這類光耦的特性。圖2-1所示為光耦內部結構圖以及引腳圖。

TLP521的原邊相當于一個發光二極管，原邊電流If越大，光強越強，副邊三極管的電流Ic越大。副邊三極管電流Ic與原邊二極管電流If的比值稱為光耦的電流放大系數，該系數隨溫度變化而變化，且受溫度影響較大。作反饋用的光耦正是利用“原邊電流變化將導致副邊電流變化”來實現反饋，因此在環境溫度變化劇烈的場合，由于放大系數的溫漂比較大，應盡量不通過光耦實現反饋。此外，使用這類光耦必須注意設計外圍參數，使其工作在比較寬的線性帶內，否則電路對運行參數的敏感度太強，不利于電路的穩定工作。

通常選擇TL431結合TLP521進行反饋。這時，TL431的工作原理相當于一個內部基準為2.5 V的電壓誤差放大器（輸出的電壓進行誤差放大比較，然后將取樣電壓經過光電偶合器反饋控制脈寬占空比，達到穩定電壓的目的），所以在其1腳與3腳之間，要接補償網絡。

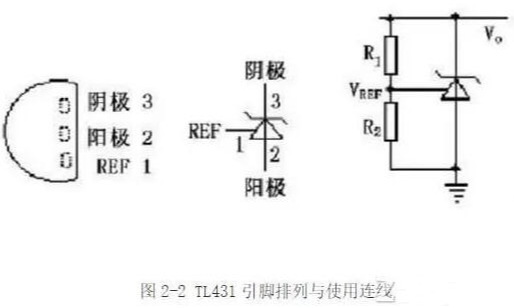

TL431是可控精密穩壓源，實物如圖2-3所示。它的輸出電壓用兩個電阻就可以任意的設置到從2.5V到36V范圍內的任何值。該器件的典型動態阻抗為0.2Ω，在很多應用中用它代替穩壓二極管，例如，數字電壓表，運放電路，可調壓電源，開關電源等。圖2-2所示為TL431引腳排列與使用連線圖。

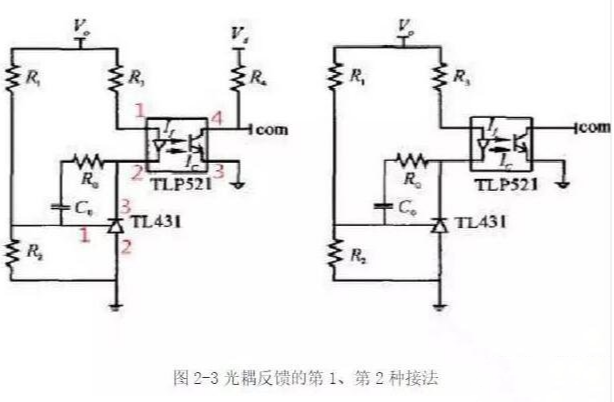

常見的光耦反饋第1種接法。Vo為輸出電壓，Vd為芯片的供電電壓。com信號接芯片的誤差放大器輸出腳。注意左邊的地為輸出電壓地，右邊的地為芯片供電電壓地，兩者之間用光耦隔離。圖2-3所示接法的工作原理如下：當輸出電壓升高時，TL431的1腳（相當于電壓誤差放大器的反向輸入端）電壓上升，3腳（相當于電壓誤差放大器的輸出腳） 電壓下降，光耦TLP521的原邊電流If增大，光耦的另一端輸出電流Ic增大，電阻R4上的電壓降增大，com引腳電壓下降，占空比減小，輸出電壓減小;反之，當輸出電壓降低時，調節過程類似。

高于反相端電位的形式，利用運放的一種特性—當運放輸出電流過大（超過運放電流輸出能力）時，運放的輸出電壓值將下降，輸出電流越大，輸出電壓下降越多。因此，采用這種接法的電路，一定要把PWM（脈沖寬度調制）芯片的誤差放大器的兩個輸入引腳接到固定電位上，且必須是同向端電位高于反向端電位，使誤差放大器初始輸出電壓為高。

圖2-3所示接法的工作原理是：當輸出電壓升高時，原邊電流If增大，輸出電流Ic增大，由于Ic已經超過了電壓誤差放大器的電流輸出能力，com腳電壓下降，占空比減小，輸出電壓減小;反之，當輸出電壓下降時，調節過程類似。

常見的第3種接法，如圖2-4所示。與第一種基本相似，不同之處在于多了一個電阻R6，該電阻的作用是對TL431額外注入一個電流，避免TL431因注入電流過小而不能正常工作。實際上如適當選取電阻值R3，電阻R6可以省略。調節過程基本上同1接法一致。

常見的第4種接法，如圖2-4所示。該接法與第2種接法類似，區別在于com端與光耦第4腳之間多接了一個電阻R4，其作用與第3種接法中的R6一致，其工作原理基本同接法2。

反饋方式1、3適用于任何占空比（接通時間與周期之比）情況，而反饋方式2、4比較適合于在占空比比較小的場合使用。
