光耦隔離的作用介紹

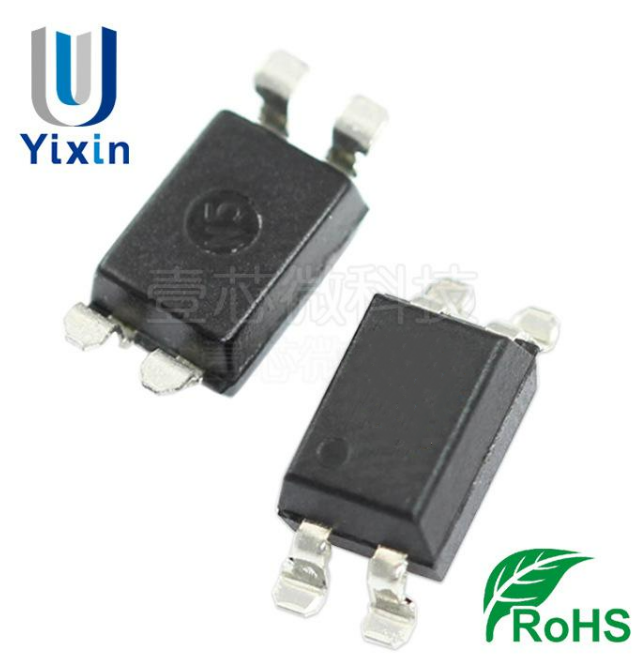

光耦隔離就是采用光耦合器進行隔離，光耦合器的結構相當于把發光二極管和光敏（三極）管封裝在一起。光耦隔離電路使被隔離的兩部分電路之間沒有電的直接連接，主要是防止因有電的連接而引起的干擾，特別是低壓的控制電路與外部高壓電路之間。

發光二極管把輸入的電信號轉換為光信號傳給光敏管轉換為電信號輸出，由于沒有直接的電氣連接，這樣既耦合傳輸了信號，又有隔離作用。只要光耦合器質量好，電路參數設計合理，一般故障少見。如果系統中出現異常，使輸入、輸出兩側的電位差超過光耦合器所能承受的電壓，就會使之被擊穿損壞。可以認為是一個發光二極管和一個光電二極管或三極管封裝到一起。可以實現信號的完全電氣隔離。在信號采集系統中廣泛采用。光耦是通電使發光二極管發光，光敏二極管接受光導通的器件。其好處輸入和輸出是隔離的，就象變壓器一樣。6N137和6N138是光耦8腳IC，具體參數搜索一下即可光偶隔離器的缺點是尺寸太大。

1、隔離作用。眾所周知，光耦起到信號的隔離作用。由于光耦是單向傳輸的，所以可以實現信號的單向傳輸，使輸入端與輸出端完全實現了電氣隔離，輸出信號對輸入端無影響，抗干擾能力強，工作穩定；由于光耦是光電式的所以使用壽命長，擺脫了機械式觸點有吸合次數的缺陷。

2、電平轉換作用。光耦可以實現電平的轉換作用，比如說單片機是3.3V供電的，我要輸出5V幅值的方波，可以通過光耦起到電平的轉換作用。

光耦是光電耦合器的簡稱，英文名字叫做optical coupler。它是以光為媒介來傳輸電信號的器件，由發光器件、光敏器件組成。當輸入端加上電信號使發光器件發光時，光敏器件感光而產生光電流，從而實現了“電-光-電”之間的轉換。
