過壓保護電路設計介紹

簡單的過壓保護電路一般加個TVS可以實現，當外部有瞬間高能量沖擊時候它能夠把這股能量抑制下來，雖然功率高，上千W都可以，但是維持抑制的時間很短很短，萬一器件損壞或者長時間工作電壓高于正常工作電壓的時候，就力不從心了。

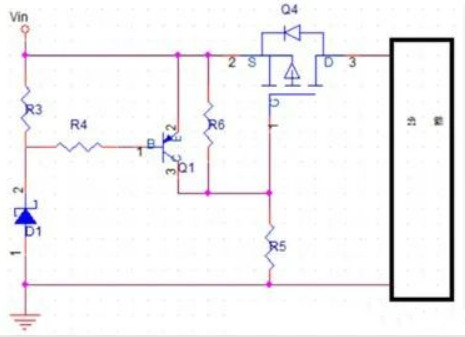

所以最好的辦法是設計一個智能電路了，如下所示：

Vin正常輸入電壓時，穩壓管沒有反向擊穿，R3，R4電流基本為0。PNP三極管的Vbe=0，即PNP三極管不導通。PMOS管Q4的Vgs由電阻R5，R6分壓決定，PMOS管導通，即電源正常工作。

當Vin輸入大于正常輸入電壓，此時Vin>Vbr，穩壓管被擊穿，其上電壓為Vbr。PNP三極管Q1導通，VCE≈0，即PMOS管的Vgs≈0，PMOS管不導通，電路斷路，即實現了過壓保護。

若精度要求高，當然也可選用電壓檢測IC，實現電壓監測。
