或非門（英語：NOR gate）是數字邏輯電路中的基本元件，實現邏輯或非功能。有多個輸入端，1個輸出端，多輸入或非門可由2輸入或非門和反相器構成。只有當兩個輸入A和B為低電平（邏輯0）時輸出為高電平（邏輯1）。也可以理解為任意輸入為高電平（邏輯1），輸出為低電平（邏輯0）。有關“或非門電路圖怎么畫 或非門電路的邏輯功能”的話題，下面將給出詳細說明。

（圖片來源于互聯網）

一、或非門電路圖怎么畫

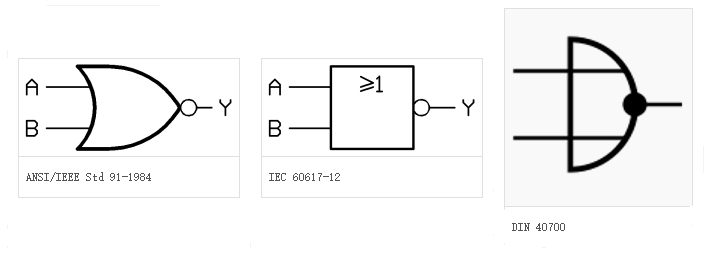

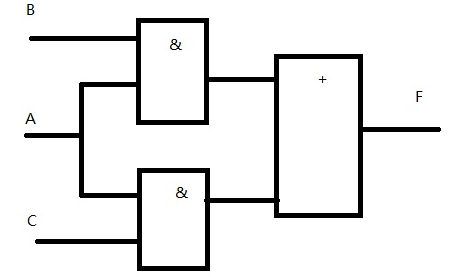

或非門有3種邏輯符號，包括：形狀特征型符號（ANSI/IEEEStd 91-1984）、IEC矩形國標符號（IEC 60617-12）和DIN符號（DIN 40700），以二輸入或門為例，邏輯符號如圖所示：

（圖片來源于互聯網）

使用NMOS線路的2輸入或非門的構造中，如果輸入都是高電平，對應的NMOS就會接通，輸出會被拉到低電平；反之輸出會通過上拉電阻被拉到高電平。

在絕大多數但不是所有的電路設計中，邏輯非的功能本身就包含在結構中，如CMOS和TTL等。在這樣的邏輯系列中，要實現或門，唯一的方法是用2個或更多的邏輯門來實現，如一個或非門加一個反相器。具體方法是將兩個輸入接在一起的與非門作為另外一個與非門的兩個輸入，然后在后者的輸出接一個輸入接在一起的與非門，即可實現或非門。注意任何邏輯門都可以用與非門的組合或或非門的組合實現。

二、或非門電路的邏輯功能

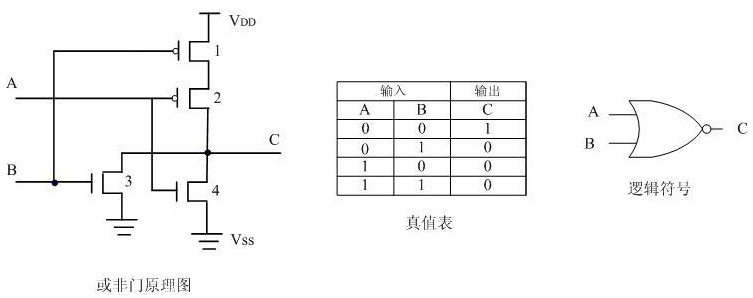

或非門是具有多端輸入和單端輸出的門電路。當任一輸入端(或多端)為高電平（邏輯“1”）時，輸出就是低電平（邏輯“0”）；只有當所有輸入端都是低電平（邏輯“0”）時，輸出才是高電平（邏輯“1”）。其邏輯關系的數學表達式和二輸入的或非門真值表如下圖所示。

（圖片來源于互聯網）

或非門是基本的邏輯門，因此在TTL和CMOS集成電路中都有標準邏輯芯片。標準的4000系列CMOS集成電路有：CD4000，包含兩個3輸入端或非門和一個單非門；CD4001，包含四個2輸入端或非門；CD4002，包含兩個4輸入端或非門。標準的74系列集成電路有：74X02，包含四個2輸入端或非門；74X27，包含三個3輸入端或非門；7428，包含兩個4輸入端或非門。
