紅外接收頭主要參數-紅外接收頭原理圖解

我們知道紅外遙控一般分為兩部分，分別是發射部分以及接收部分，而紅外接收頭屬于接收部分，發射部分的主要元件為紅外發光二極管；而接受部分它的組成最重要的部分是光敏二極管。

紅外接收頭廣泛應用于音響、電視、錄影機、機頂盒、電暖器、電風扇、遙控車等場合。

一、引腳以及封裝

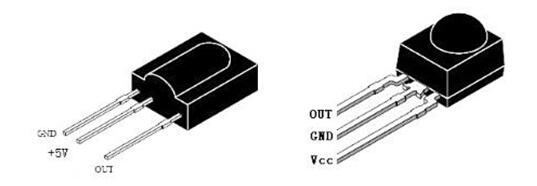

一般的紅外接收頭有三個引腳，分別是：VCC電源正極、GND電源負極、OUT輸出端。

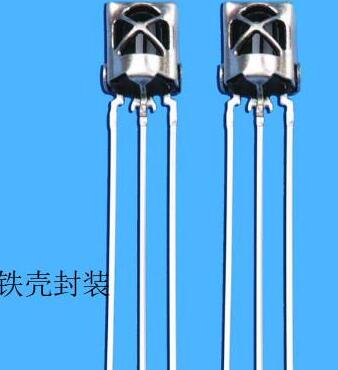

封裝一般有鐵皮屏蔽的以及環氧樹脂塑封封裝，但是形狀各種各樣，有貼片型、插件型，鼻梁型、草帽型、圓柱形、半球型等，不同廠家的接收頭引腳順序以及外殼形狀各異。

二、紅外接收頭主要參數

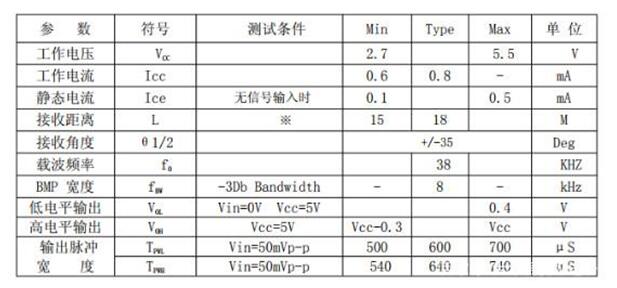

紅外接收頭主要參數有工作電流/電壓、接收距離、接收角度等

接收距離由于有鐵殼或者環氧樹脂，抗干擾能力不是很弱，只要產品設計時候接收面沒有遮擋住，接收距離還是蠻可以的。

三、紅外接收系統

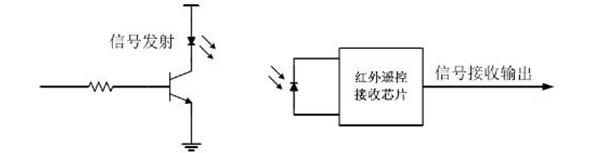

如下圖是紅外發射以及接收示意圖，由信號發射以及信號接收兩部分，發射端把對應的數字信號，也就是我們的遙控碼加載在載波上，遙控碼一般采用二進制脈沖，每家公司都有自己的遙控碼以及不同的傳輸協議方式。目前紅外遙控器載波頻率一般都是38kHz，也有36kHz以及40kHz的，這是由于一般的晶振頻率是455kHz，在要把信號發送出去首先要分頻，一般分頻取12等份，那么就有455kHz/12≈37.9kHz≈38kHz。承載著信號的載波一發送出去，紅外接收頭里面有一個紅外光電二極管，此時通過放大等一系列工程，最終把信號進行調制成電流信號，從而轉成成所需要的遙控碼，輸出相應功能。

四、紅外接收頭內部框圖

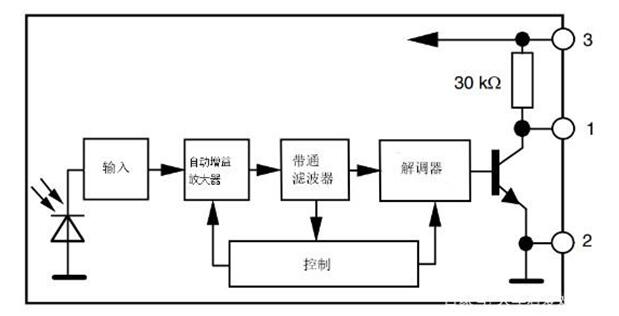

如圖是接收頭內部結構方框圖，內部集成了自動增益放大器、帶通濾波器、解調器等電路，有些還包含限幅電路、比較器以及積分器等，因此一個小小的接收頭其實內部集成了不少電路。

五、原理圖

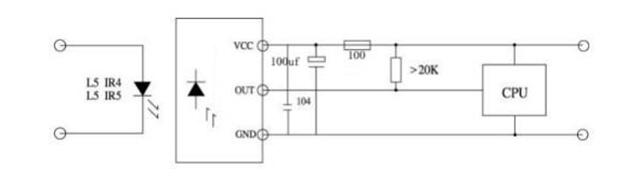

如下圖是LF0038L紅外接收頭應用原理圖，由于接收頭很容易受到外界信號干擾，特別是紅外光，因此在接收頭的供電兩端加上濾波電容，也就是說在VCC與GND之間并聯接一個電解電容以及瓷片電容，容量大小可根據廠家提供數據設計的即可；同時在輸出引腳上拉一個電阻，使信號更穩定；VCC輸入串聯一個電阻，與電容組成RC，同時也起到限流降壓作用，進一步加強接收頭穩定性。
