雙色發光二極管外形和符號-雙色發光二極管工作原理

顧名思義，雙色發光二極管內部有兩個二極管，這兩個發光二極管的連接方式有兩種：共陰極（兩個發光二極管的負極連在一起）、共陽極（兩個發光二極管的正極連在一起）。

雙色發光二極管外形與符號

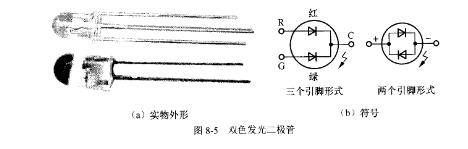

雙色發光二極管可以發出多種顏色的光線。雙色發光二極管有兩引腳和三引腳之分，常MAX1617AMEE見的雙色發光二極管實物外形如圖8-5（a）所示，圖8-5（b）為雙色發光二極管的電路符號。

雙色發光二極管工作原理

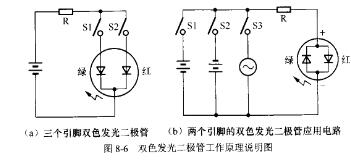

雙色發光二極管是將兩種顏色的發光二極管制作封裝在一起構成的，常見的有紅綠雙色發光二極管。雙色發光二極管內部兩個二極管的連接方式有兩種：一是共陽或共陰形式（即正極或負極連接成公共端），二是正負連接形式（即一只二極管正極與另一只二極管負極連接）。共陽或共陰式雙色二極管有三個引腳，正負連接式雙色二極管有兩個引腳。下面以圖s-6所示的電路來說明雙色發光二極管工作原理。

（a）三個引腳雙色發光二極管（b）兩個引腳的雙色發光二極管應用電路

圖⒏6（a）為三個引腳的雙色發光二極管應用電路。當閉合開關s1時，有電流流過雙色發光二極管內部的綠管，雙色發光二極管發出綠色光，當閉合開關m時，電流通過內部紅管，雙色發光二極管發出紅光，若兩個開關都閉合，紅、綠管都亮，雙色二極管發出的混合色光一黃光。圖8-6（b）為兩個引腳的雙色發光二極管應用電路。當閉合開關s1時，有電流流過紅管，雙色發光二極管發出紅色光;當閉合開關s2時，電流通過內部綠管，雙色發光二極管發出綠光;當閉合開關S3時，由于交流電源極性周期性變化，它產生的電流交替流過紅、

綠管，紅、綠管都亮，雙色二極管發出的光線呈紅、綠混合色一黃色。
