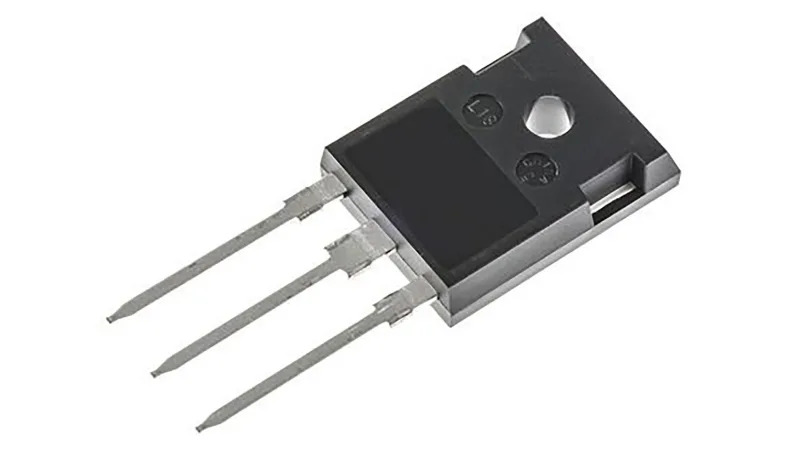

IGBT如何選型，IGBT晶體管如何選型詳解

選型IGBT（絕緣柵雙極晶體管）是電子設備設計中的重要任務，因為正確的IGBT選擇對于設備性能和可靠性至關重要。本文將介紹如何選擇適合您應用的IGBT，并解釋IGBT的關鍵特性以及如何閱讀IGBT的數據表。在選擇IGBT時，以下幾個關鍵問題需要考慮：

1. 工作電壓

IGBT的工作電壓應不超過其VCES額定值的80%。這確保了IGBT在工作時具有足夠的電壓容忍度，防止設備過載。

2. 開關方式

要確定是采用硬開關還是軟開關，硬開關通常需要Punch-Through（PT）型IGBT，而軟開關也可以使用Non Punch-Through（NPT）型IGBT。PT型適合軟開關，因為它們具有較低的尾電流。

3. 電流

了解設備需要承受的電流是至關重要的。IGBT型號通常以其第一和第二個數字來表示其額定電流。對于硬開關應用，使用可用電流與頻率圖表有助于確定IGBT是否適合應用。

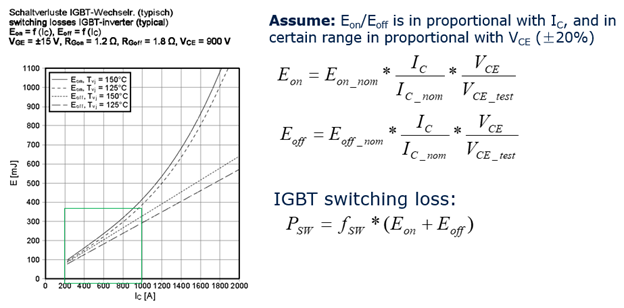

4. 開關速度

如果需要更高的開關速度，那么PT型IGBT是更好的選擇。對于硬開關應用，可用電流與頻率圖表可幫助您回答此問題。

5. 短路耐受能力

某些應用需要設備具有短路耐受能力，如電機驅動器。NPT型IGBT通常具有這種能力，而開關電源通常不需要。

IGBT與MOSFET的比較

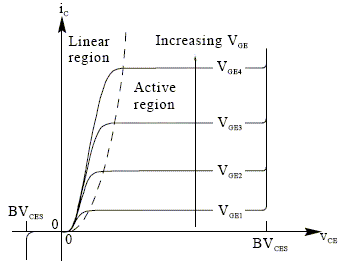

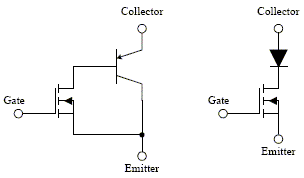

IGBT和N通道功率MOSFET之間存在一些相似之處，但也有關鍵的區別。IGBT是一種N通道功率MOSFET，它在p型襯底上構建，因此其操作與功率MOSFET非常相似。IGBT的優勢在于其較低的導通電壓。與MOSFET相比，IGBT允許電子和空穴同時流動，這降低了電流流動的有效電阻，從而降低了導通電壓。

開關速度

然而，降低導通電壓的代價是較低的開關速度，特別是在關斷過程中。IGBT在關斷時會出現尾電流，直到所有空穴被清除或復合為止。PT型IGBT通過n+緩沖層來控制空穴的復合速率，從而提高了關斷速度。NPT型IGBT也稱為對稱型IGBT，PT型IGBT也稱為非對稱型IGBT。

選擇IGBT時，必須平衡導通電壓、開關速度和短路耐受能力之間的權衡。高導通電壓通常會導致較慢的開關速度，但增加了短路耐受能力。因此，您需要根據應用的需求選擇適當的IGBT類型。

數據表解讀

IGBT的數據表包含了許多重要參數，供設計師參考。以下是一些重要的參數：

VCES（集電極-發射極電壓）：最大允許的集電極-發射極電壓。

VGE（柵-發射極電壓）：最大允許的柵-發射極電壓。

IC1和IC2（連續集電流）：最大允許的連續集電流，考慮了溫度和熱阻。

ICM（脈沖集電流）：最大允許的脈沖集電流。

EAS（單脈沖阻止雪崩能量）：IGBT能夠安全吸收的反向阻止雪崩能量。

這些參數對于選擇適當的IGBT和設計電路非常重要。同時，IGBT的工作溫度范圍（TJ，TSTG）和PD（總功率耗散）也需要考慮。

選擇合適的IGBT對于電子設備的性能至關重要，需要綜合考慮工作電壓、開關方式、電流、開關速度和短路耐受能力等因素。通過仔細研究IGBT的數據表和理解其關鍵特性，才能確保選擇適合您應用的IGBT，并在設計中取得成功。
