電路圖分析：

用運放設計的恒流源電路引入了反饋，相比三極管式的恒流源，運放式的恒流源有足夠的精度和可調性。

利用運放的“虛短”特性，同相電壓=反相電壓。同時電路中反相輸入端又接一電阻RS至地。所以本例恒流源輸出電流大小為：Iout=Vref/Rs

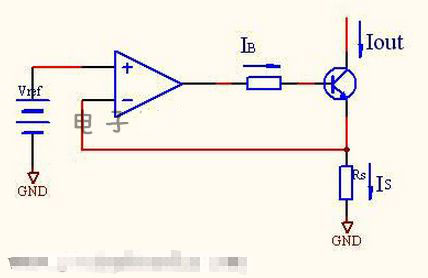

雖然，三極管發射極電流與集電極電流近似相等，但實際上，發射極的電流還包含了基極電流。如下圖所示：Is=IB+Iout=Iout(1+1/hFE)其中1/hFE為誤差。

可以看出，運放輸出級使用三極管時，輸出電流會產生基極電流分量這一誤差。

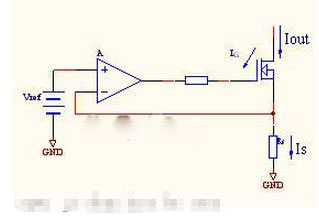

如果此時還不滿足電路精度要求，可將三極管改成MOSFET：

這MOSFET中，它屬于壓控器件，柵極需要的電流很小。Iout和Is可以非常的接近，相比三極管而言，電流的精度提升了。

運放式的恒流源雖然優點明顯，單身缺點也明顯。運放的Vref電源需要用戶額外提供。
