一、寄生二極管的作用

1、mos管本身自帶有寄生二極管，作用是防止VDD過壓的情況下，燒壞mos管，因為在過壓對MOS管造成破壞之前，二極管先反向擊穿，將大電流直接到地，從而避免MOS管被燒壞。

2、防止管子的源極和漏極反接時燒壞MOS管，也可以在電路有反向感生電壓時，為反向感生電壓提供通路，避免反向感生電壓擊穿MOS管。

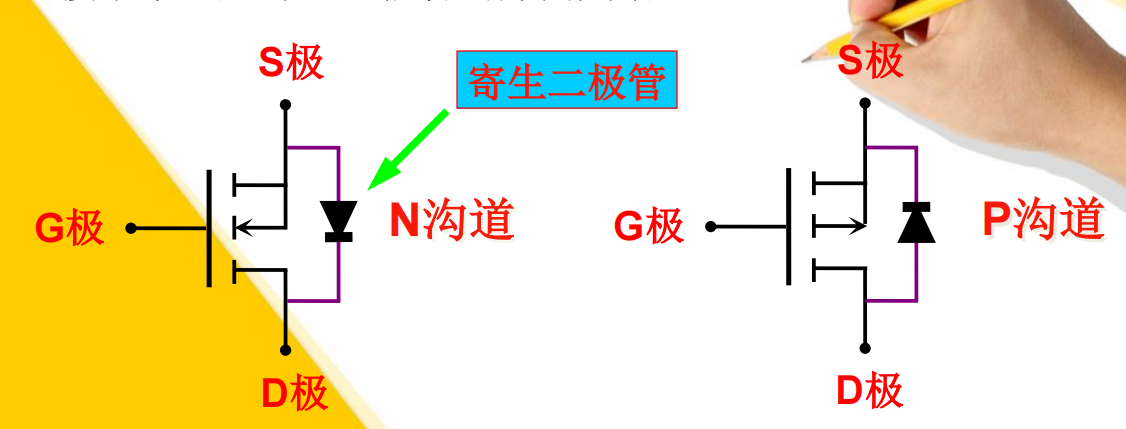

二、寄生二極管的方向判斷

它的判斷規則就是： N溝道，由S極指向D極； P溝道，由D極指向S極。

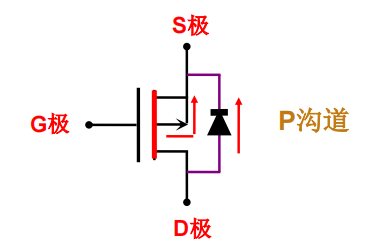

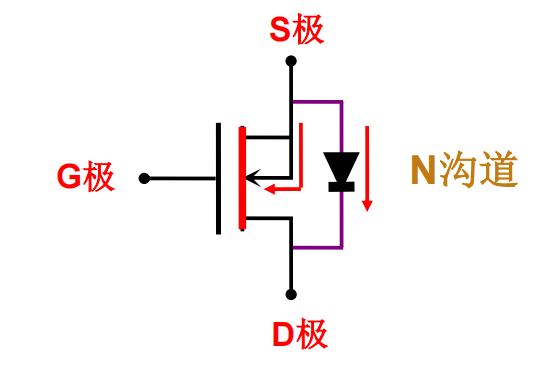

再繼續看下面兩張圖：想像DS邊的三節斷續線是連通的不論N溝道還是P溝道MOS管，中間襯底箭頭方向和寄生二極管的箭頭方向總是一致的：要么都由S指向D，要么都由D指向S。
