金屬膜電阻要怎樣區分-金屬膜電阻識別小技巧

金屬膜電阻具有性能穩定，精度高，結構簡單等優點，為其打開了廣闊的市場，雖然被開發利用的年限不長，但發展勢頭很猛，風頭壓過很多電阻。不同行業對金屬膜電阻的類型也有不同的需求，那么金屬膜電阻怎樣區分呢？

金屬膜電阻識別方法

金屬膜電阻一般為五環電阻，以下是金屬膜電阻的識別方法：每種顏色代表不同的數字，如下：棕1紅2橙3黃4綠5藍6紫7灰8白9黑0，金、銀表示誤差。

色環電阻是應用于各種電子設備的最多的電阻類型，無論怎樣安裝，維修者都能方便的讀出其阻值，便于檢測和更換。但在實踐中發現，有些色環電阻的排列順序不甚分明，往往容易讀錯，在識別時，可運用如下技巧加以判斷：

金屬膜電阻識別技巧1：先找標志誤差的色環，從而排定色環順序。最常用的表示電阻誤差的顏色是：金、銀、棕，尤其是金環和銀環，一般絕少用做電阻色環的第一環，所以在電阻上只要有金環和銀環，就可以基本認定這是色環電阻的最末一環。

金屬膜電阻識別技巧2：棕色環是否是誤差標志的判別。棕色環既常用做誤差環，又常作為有效數字環，且常常在第一環和最末一環中同時出現，使人很難識別誰是第一環。在實踐中，可以按照色環之間的間隔加以判別：比如對于一個五道色環的電阻而言，第五環和第四環之間的間隔比第一環和第二環之間的間隔要寬一些，據此可判定色環的排列順序。

金屬膜電阻識別技巧3：在僅靠色環間距還無法判定色環順序的情況下，還可以利用電阻的生產序列值來加以判別。比如有一個電阻的色環讀序是：棕、黑、黑、黃、棕，其值為：100×104Ω=1MΩ誤差為1%，屬于正常的電阻系列值，若是反順序讀：棕、黃、黑、黑、棕，其值為140×10^0Ω=140Ω，誤差為1%。顯然按照后一種排序所讀出的電阻值，在電阻的生產系列中是沒有的，故后一種色環順序是不對的。

電阻按材料分一般有：碳膜電阻、金屬膜電阻、水泥電阻、線饒電阻等。一般的家庭電器使用碳膜電阻較多，因為它成本低廉。金屬膜精密電阻精度要高些，使用在要求較高的設備上。水泥電阻和繞線電阻都是能夠承受比較大功率的，線饒電阻的精度也比較高，常用在要求很高的測量儀器上。棕1紅2橙3黃4綠5藍6紫7灰8白9黑0金、銀表示誤差。

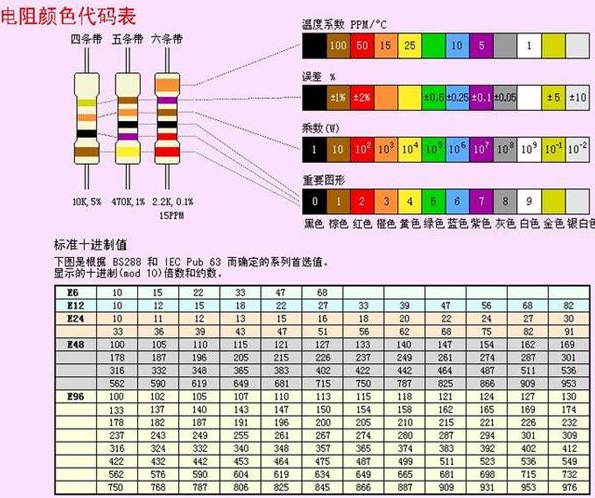

金屬膜電阻各色環表示意義如下：

第一條色環：阻值的第一位數字;

第二條色環：阻值的第二位數字;

第三條色環：10的冪數;

第四條色環：誤差表示。

例如：電阻色環：棕綠紅金，第一位：1；第二位：5；第三位：10的冪為2(即100);誤差為5%;即阻值為：15×100=1500歐=1.5千歐=1.5K

還有精確度更高的“五色環”電阻，用五條色環表示電阻的阻值大小，具體如下：

第一條色環：阻值的第一位數字；

第二條色環：阻值的第二位數字；

第三條色環：阻值的第三位數字；

第四條色環：阻值乘數的10的冪數；

第五條色環：誤差(常見是棕色，誤差為1%)

有些五色環電阻兩頭金屬帽上都有色環，遠離相對集中的四道色環的那道色環表示誤差，是第五條色環，與之對應的另一頭金屬帽上的是第一道色環，讀數時從它讀起，之后的第二道、第三道色環是次高位、次次高位，第四道環表示10的多少次方，例如某電阻色環電阻順序為：紅(2)-黑(0)-黑(0)-黑-棕，則它表示該電阻阻值為：200×100Ω。再如棕-黑-黑-紅-棕，表示該電阻阻值為：100×100Ω=10000Ω=10KΩ。可見，四色環電阻誤差為5-10%，五色環常為1%，精度提高。

金屬膜電阻的特性有哪些

1、耐熱性好，通常工作額定溫度是70℃，最高工作溫度可達155℃。

2、電壓穩定性好，溫度系數小。

3、工作頻率范圍寬，噪聲電動勢很小，在高頻電路中也是運用自如的。

4、在相同的功率條件下，金屬膜電阻和碳膜電阻器相比，金屬膜電阻具備體積小優勢，大概是碳膜電阻器的一半。

5、它可以通過切割螺紋方法進行精密阻值調節，精度可達±0.5%、±0.05%。

6、阻值范圍很寬。金屬膜電阻器有著強大的阻值范圍，具有精密阻值，誤差范圍小的特性。可制成1Ω-10OOMΩ的電阻器。

7、額定功率有0.125W、0.25W、0.5W、1W、2W、10W及25W等。

8、應用非常廣泛，適用于交流、直流及脈沖電路。
