壓敏電阻要怎么選型-壓敏電阻的選型指南

壓敏電阻又稱為壓敏電子器，種類非常之多，型號也多樣，在面對各種各樣壓敏電阻時，我們該如何挑選壓敏電阻呢？壓敏電阻怎么選型一直是熱門話題之一

壓敏電阻怎么選型

壓敏電阻型號選擇首先應該了解壓敏電阻的的使用場合，應用壓敏電阻的目的，作用在壓敏電阻上的電壓/電流應力并不相同，因而對壓敏電阻的要求也不相同，注意區分這種差異，對于正確使用是十分重要的。

根據使用目的的不同，可將壓敏電阻區分為兩大類：保護用壓敏電阻及電路功能用壓敏電阻。

為此，除了壓敏電阻的技術參數外，在實際選擇時還要考慮以下幾個問題：

⑴壓敏電壓選擇考慮到壓敏電阻實際的壓敏電壓與標稱電壓之間的偏差（應考慮為標稱電壓的1.1～1.2倍）、交流電路中電源電壓可能的波動范圍（應考慮為額定電壓的1.4～1.5倍）、交流電壓峰值和有效值之間的關系（應考慮1.4倍），所以，應選用壓敏電壓為額定電壓2.2～2.5倍的壓敏電阻。

在直流電路中，常選用壓敏電壓為直流電壓額定值1.8～2倍的壓敏電阻。

⑵通流容量選擇原則上應按可能遭受的最大暫態浪涌電流來選擇，但要做到這一點是困難的。

實用中無非是按照使用場合，或是按照產品試驗標準上規定的試驗等級來選擇壓敏電阻。

按前者，1kA（8/20μs電流波）的壓敏電阻可用在可控硅整流器的保護上；3kA的用在電器設備的浪涌吸收上；5kA的用在對雷擊及電子設備的過電壓吸收上；10kA的用在對雷擊的保護上。

按后者，常用綜合波（發生器開路輸出時產生1.2/50μs的電壓波；短路輸出時產生8/20μs的電流波；發生器的內阻為2Ω）來在線考核設備對抗雷擊浪涌干擾的能力。

在4kV試驗時，保護器吸收的最大電流可達2kA；對6kV的試驗，吸收電流的最大值為3kA。

但在實際選擇時，還應當適當加大所選壓敏電阻的通流容量。

因為通流能力大的壓敏電阻，在吸收同樣大小的浪涌電流時，應當有相對較小的殘余壓降；同時，對選用的壓敏電阻來說，也有較大的保護裕度。

⑶固有寄生電容壓敏電阻有一個固有電容問題，根據外形尺寸和標稱電壓的不同，其值在數百至數千pF之間。

壓敏電阻的固有電容決定了它不適合在高頻場合下使用，否則會影響系統的正常運行；適合在工頻系統里使用，如用作電源進線的保護、可控硅整流器的保護等。

壓敏電阻的瞬時功率比較大，但平均持續功率卻很小，故不能長時間工作于導通狀態。

壓敏電阻選型指南

1）壓敏電壓選擇，要考慮電源電壓波動、MOV電壓精度、MOV老化系數等因素；

2）MOV的箝位電壓應小于后級被保護電路中最大可承受的瞬態安全電壓；

3）在通信電路中或低功耗電路中，要特別關注MOV結電容和漏電流，不能影響線路正常運行；

4）MOV是老化型的元器件，在應用時，要考慮使用環境、測試標準沖擊次數和方法，具體可參考壓敏電阻的降額曲線；

5）封裝形式，壓敏電阻，均為插件元器件，尺寸與通流量成正比，尺寸大，通流量大，耐沖擊電流就越大，對電路的保護更可靠；則反之。

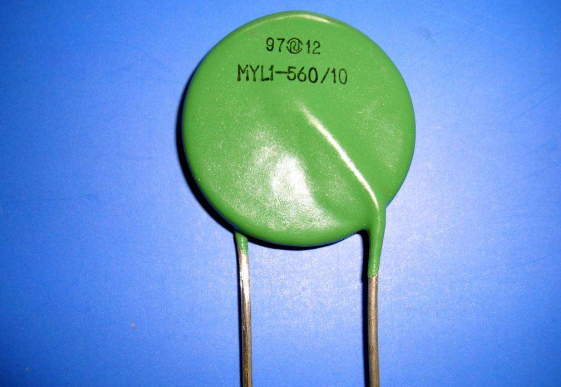

壓敏電阻的型號含義

壓敏電阻的型號第一部分都是大寫的M表示的，這個M表示的是敏感電阻器；

壓敏電阻的第二部分用大寫的字母Y表示，這個字母Y表示的是壓敏電阻器；

壓敏電阻的第三部分表示的就比較多了，沒有字母表示的，表示該壓敏電阻為普通型的，用字母D表示的表示該壓敏電阻為通用型的，用字母B表示的，表示該壓敏電阻為補償型的，用字母C表示的，表示該壓敏電阻為消磁型的，用字母E表示的，該壓敏電阻表示為消燥型的，用字母G表示的，該壓敏電阻表示為過壓保護型的，用字母H表示的，表示該壓敏電阻為滅弧型的，用字母K表示的，該壓敏電阻表示為高可靠型的，用字母L表示的，該壓敏電阻表示為防雷用的型號，用字母M表示的，該壓敏電阻表示為防靜電用的型號，用字母N表示的，該壓敏電阻表示為高能型的，用字母P表示的，表示該壓敏電阻為高頻型的，用字母S表示的，表示該壓敏電阻為元器件保護用的，用字母T表示的，該壓敏電阻表示為特殊型的，用字母W表示的，表示該壓敏電阻為穩壓型的，用字母Y表示的，表示該壓敏電阻是為環型的，用字母Z表示的，該壓敏電阻表示為組合型的，第四部分后面一般是表示為序號的，有的壓敏電阻還會在序號后面附上標稱電壓、通流容量、電阻體直徑、標稱電壓、電壓誤差、漏電流等等。
