解析TVS管是否能完美替代壓敏電阻

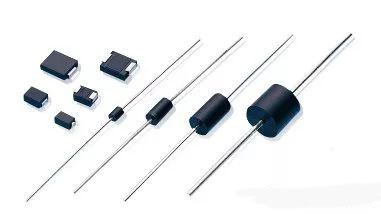

TVS管的非線性特性和穩壓管一樣，擊穿前漏電流很小，擊穿后是標準的穩壓特性，比起壓敏電阻來TVS管最大箝位電壓偏離擊穿電壓較小，優于壓敏電阻。在很多精細保護的電子電路中，應用TVS管是比較好的選擇。TVS管的流通量在限壓型浪涌保護器件中是最小的，一般用于最末級的精細保護，因其流通量小，一般不用于交流電源線路的保護，直流電源的防雷電路使用TVS管時，一般還需要與壓敏電阻等流通容量大的器件配合使用。TVS管便于集成，很適用于在PCB板上使用。

TVS管具有的另一個優點是可靈活選用單向和雙向保護器件，在單極性的信號電路和直流電源電路中，選用單向TVS管，可以獲得比壓敏電阻更低的殘壓。TVS管也可以與二極管串聯，利用二極管寄生電容較小的特點來降低總寄生電容或者串聯小電阻降低總寄生電容，從而實現對高速信號端口的保護。

另一款過壓元器件壓敏電阻，可以串聯在電路中與TVS管作為保護器件來抑制浪涌電流，起到限流的作用，但是在布局時，壓敏電阻要放置在TVS管的后面，因為TVS管動作時阻抗很低，大部分電流從TVS管流過，而在電阻中流過的電流遠遠小于流過TVS管的電流，但是TVS管能夠承受流過的電流要遠大于電阻，這也是電阻更容易失效的原因。同時，將電阻用于防浪涌的時候還需考慮電阻的功率和封裝大小。另外壓敏電阻在多次沖擊后性能會有所下降、壽命不如TVS。

那么瞬態抑制二極管tvs管可以完美替代壓敏電阻嗎？

1、壓敏電阻更多的應用應該是電源電路上，而TVS更多的是信號線控制線時鐘線等。浪涌應該是用壓敏，高速數據傳輸應該就是TVS、但是不嚴格地地方比如手機鍵盤還是壓敏便宜。

2、壓敏電阻也可以進行有效的瞬時高壓沖擊抑制，此類器件具有非線性電壓-電流（阻抗表現）關系，截止電壓可達最初中止電壓的2～3倍，這種特性適合用于對電壓不太敏感的線路和器件的保護，如電源回路。而TVS二極管具有更好的電壓截止因子，同時還具有較低的電容，這一點對于手持設備的高頻端口非常重要，因為過高的電容會影響數據傳輸，造成失真或是降級。TVS瞬態抑制二極管的各種表面封裝均適合流水線裝配的要求，而且芯片結構便于集成其它的功能，如EMI和RFI過濾保護等，可有效降低器件成本，優化整體設計。
