開關電源中TVS管的應用普及

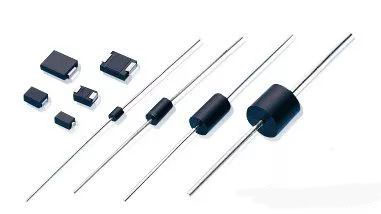

瞬態抑制二極管簡稱TVS管，在規定的反向應用條件下，當承受一個高能量的瞬時過壓脈沖時，其工作阻抗能立即降至很低的導通值，允許大電流通過，并將電壓箝制到預定水平，從而有效地保護電子線路中的精密元器件免受損壞。

TVS管能承受的瞬時脈沖功率可達上千瓦，其箝位響應時間僅為1ps（10-12S）。TVS管允許的正向浪涌電流在TA＝250C，T＝10ms條件 下，可達50～200A。

雙向TVS管可在正反兩個方向吸收瞬時大脈沖功率，并把電壓箝制到預定水平，雙向TVS管適用于交流電路，單向TVS管一般用于 直流電路。

一、TVS管保護開關電源實例：

對開關電源設計師來講，必須對影響開頭電源的三種瞬變類型進行保護：

1、由負載變化引起的瞬變電壓（電感負載）；

2、由電源線引入的瞬變電壓；

3、由開關電源內部發生的瞬變電壓。

由于電源中需要保護的典型元器件有：

1、高反壓開關晶體管（VMOS管）

2、高壓整流器（高壓流整流二極管）

3、輸出整流器（輸出大電流整流二極管）

4、內部控制電路（脈寬調制器等）

TVS管搭配PTC用于LED燈防雷保護案例：

應用一個PTC自恢復保險絲與一個6.8V或7.5V的TVS管配合可以達到很好的防雷保護目的，原來RS485接口是5V的，電流就十幾各毫安，所以非常容易損壞。

LED燈在安裝時容易接錯線到220V上，還有接線短路，需要防雷等等。自恢復保險絲串聯到RS485的AB線上的，室溫下電阻很小；TVS管是并聯到 AB線上的，一般不導通，當有雷電流、電路短路、錯接到220V線上時將有高壓大電流產生，這時高壓使TVS觸發管導通，導通后的大電流流過自恢復保險絲，使自恢復保險絲器件能夠快速的動作從低阻態突變到高電阻狀態，從而限制電流，對RS485的整個電路系統做限流保護，斷電或故障消除后，自恢復保險絲會自動恢復到低電阻狀態，使LED洗墻燈電路恢復正常工作。如果沒有自恢復保險絲元件，則持續的大電流很快燒壞TVS管，所以本質上是自恢復保險絲配合保 護TVS管達到系統保護的目的。
