在單片機系統中為了防止突然掉電而造成數據丟失，一般需要把重要的數據存儲在EEPROM中。由于EEPROM擦寫壽命有限，故不宜程序每執行一遍，對其擦除一次。本設計提出了一種以LM358為電壓比較器，當檢測到系統掉電時才對EEPROM進行擦寫的掉電保護系統，并設計了硬件電路，開發了相應的軟件。利用該系統不僅實現了數據掉電的保護，而且延長了EEPROM的使用壽命。

1.掉電保護簡介

掉電數據保護是系統設備一個重要的功能。是指在掉電時，所有的數據將一直保存在磁盤上，直到重構完成后才刪除。當此項設置為可用時，在重構過程中(非重建)，這樣如果在重構過程中發生掉電，將不會發生數據丟失的危險情況。指在正常供電電源掉電時，迅速用備用直流電源供電，以保證在一段時間內信息不會丟失，當主電源恢復供電時，又自動切換為主電源供電。

目前，掉電數據保護的方法主要有2種：

(1)加足夠容量備用蓄電池，使系統掉電后繼續工作;

(2)不加備用電池，把掉電時需要保護的數據存儲在非易失性存儲器中，如FLASH和EEPROM。

第一種方法器件體積大、費用高并且蓄電池壽命短;第二種方法簡單，但擦寫器件的壽命有限。本文在第二種的基礎上提出一種改進方法，即利用LM358作為電壓比較器，當檢測到系統掉電時才將數據寫入EEPROM中。該方法不僅實現了系統數據掉電的保護，而且延長了EEPROM的壽命。

2.電路設計

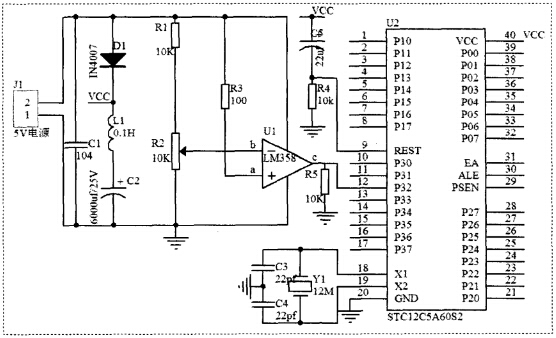

圖1 掉電保護電路原理圖

如圖1，通過調節R2，使系統正常供電時，Ua》Ub=3.5V，c端輸出高電平;當系統掉電時，因二極管D1的隔離，使LM358得不到供電。由于電容C2和電感L的存在，電容C2和電感L1繼續為單片機提供短暫時供電，并且因下拉電阻R5的存在，使得c端輸出低電平。用于觸發單片機INT0中斷。

根據STC12C5A60S2系列單片機資料，對EEPROM寫一個字節和擦除一個扇區所需的時間分別為55μs和21ms。正常模式下，典型功耗為2mA-7mA。5V單片機和3.3V單片機對EEPROM進行操作的有效最低電壓分別為Umin=3.7V和Umin=2.4V。

系統掉電后，等效電路模型為RLC串聯回路。放電過程時電路的微分方程為：

根據R、L和C的參數值的不同，可分為欠阻尼振蕩狀態、臨界阻尼狀態、過阻尼狀態。上面的方程可分為以下三種：

綜上所述：當負載R一定時，選取合適的電容和電感(本文選取C2=6600uf/25V、L1=0.1H)。L1和C2的具體參數可通過試驗測試得到。只要uc(t)從初始狀態的uc(t)|t=0衰減到uc(t)|t=t0=Umin的時間大于維持觸發中斷對EEPROM進行操作所需的時間t0就能滿足系統正常工作的要求。

3.單片機軟件設計

主程序和中斷服務子程序流程圖分別如下圖2和圖3所示。

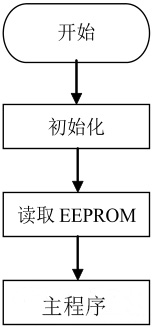

圖2 主程序

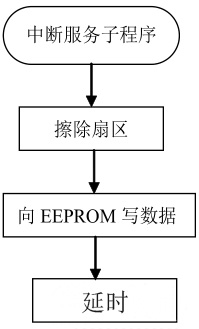

圖3 中斷服務子程序

與本設計有關的程序如下：

voidmain(void)

{

??

Byte_Read(Address);

While(1)

{??}

}

voidINT0_int()interrupt0

{

Sector_Erase(Address);

Byte_Program(Address，Date);

Delay(XX);//延時，確保系統可靠

}

分析：系統掉電時，INT0中斷被觸發，在中斷服務子函數中對EEPROM進行擦除和寫的操作。

總結

該系統的實現，應用于二維運動控制平臺。系統掉電時，X軸和Y軸坐標以及其他參數被寫入EEPROM中。系統重新上電后，讀取出存儲在EEPROM里X軸和Y軸坐標及其他參數，工作平臺以該位置為起點繼續沿著原設定的位置運動。本文的核心就是基于LM358作為電壓比較器，檢測到系統掉電時才對EEPROM進行擦寫，避免了每執行一遍程序?qū)EPROM進行擦除一次而造成其壽命短的問題。軟、硬件結構設計簡單，提高了系統的實用性。并且本文給出了典型的應用程序，具有良好的可移植性。加入循環語句可以把多個數據存EEPROM或從EEPROM里讀出。
