基于LM358設計的充電器電路圖文介紹 | 壹芯微

由于LM358內部包括有兩個獨立的、高增益、內部頻率補償?shù)倪\(yùn)算放大器，因此適合于電源電壓范圍很寬的單電源使用，也適用于雙電源工作模式，在推薦的工作條件下，電源電流與電源電壓無關。它的使用范圍包括傳感放大器、直流增益模塊和其他所有可用單電源供電的使用運算放大器的場合。

1.典型的充電器電路

LM358(雙運算放大器，1腳為電源地，8腳為電源正)及其外圍電路提供12V工作電源D9為LM358提供基準電壓，經R26，R4分壓達到LM358的第二腳和第5腳正常充電時，R27上端有0.15-0.18V左右電壓，此電壓經R17加到LM358第三腳，從1腳送出高電壓當電池電壓上升到44.2V左右時，充電器進入恒壓充電階段，輸出電壓維持在44.2V左右，充電器進入恒壓充電階段，電流逐漸減小當充電電流減小到200mA-300mA時，R27上端的電壓下降，LM358的3腳電壓低于2腳，1腳輸出低電壓，Q2關斷，D6熄滅同時7腳輸出高電壓，此電壓一路使Q3導通，D10點亮另一路經D8，W1到達反饋電路，使電壓降低充電器進入涓流充電階段1-2小時后充電結束。

圖1 LM358組成的充電器電路

2.簡單12V鉛酸電瓶充電器

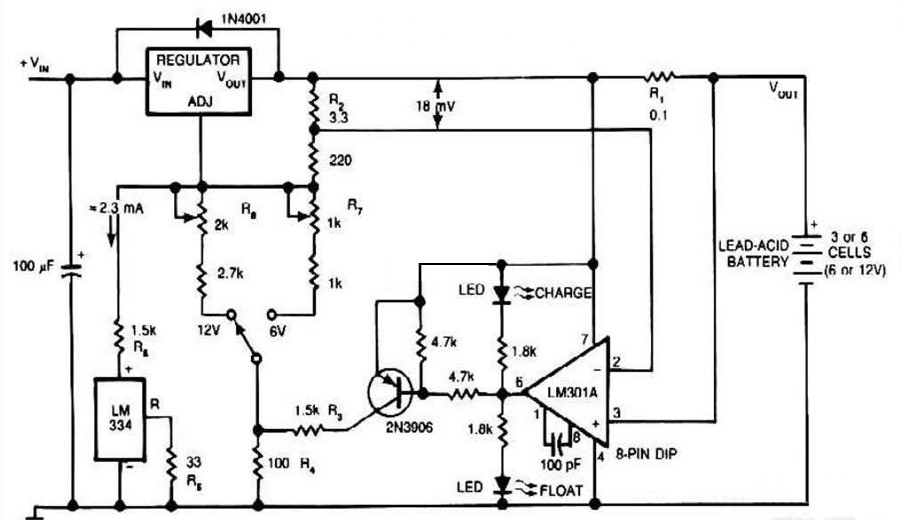

圖2 12V鉛酸電瓶充電器的電路

連接方法：

(1)把220V電源插頭和變壓器輸入端正、負極分別用電線連接好，并用絕緣膠帶將連接頭包好。

(2)把整流二極管兩端各用相同長度的電線接好，但總長度要超過30-50cm橡皮軟管的長度，然后一端穿過30-50cm橡皮軟管，使整流二極管處在橡皮軟管的中間位置。

(3)把變壓器12V輸出端一根線和整流二極管正極(或負極)端用電線連接并用絕緣膠帶將連接頭包好。

(4)把變壓器12V輸出端另一根線和電容管的正極(或負極)端相連接，負極(或正極)端和整流二極管負極(或正極)端用電線連接，并用絕緣膠帶將連接頭包好。

(5)再把電容管正、負極各端再接上電線(引出線，即接電瓶兩端的線)，正極端連接低壓電源控制開關并接上電線與負極端等長，并用絕緣膠帶將連接頭包好即可。

使用方法：

把要充電的12V鉛酸電瓶正極端與經過低壓電源控制開關的正極端引出電線相連接，負極端與負極引出線相連接，插上220V電源，打開低壓電源控制開關輸出直流12V即開始充電。一會兒整流二極管可能會持續發熱而造成溫度過高，很燙;為避免二極管擊穿而燒毀，可將塑料空瓶內裝滿水，將套有橡皮軟管的二極管放置于瓶內降溫，以避免溫度過高而擊穿或燒毀整流二極管。

3.用lm358自制12v充電器

lm358的特點：

(1)開路電壓為1.5V;

(2)工作溫度范圍寬在-20℃～60℃之間，適于高寒地區使用;

(3)大電流連續放電其容量是酸性鋅錳電池的5倍左右;

(4)它的低溫放電性能也很好。

(5)充電次數在30次以內，一般10-20次，需要特別充電器，極為容易喪失充電能力;

(6)一般放電中止于1.2v。

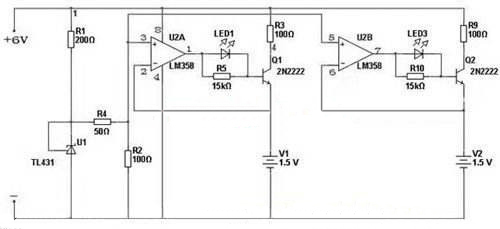

圖3 lm358自制12v充電器的電路

4.鋰離子電池充電器電路

鋰離子電池充電器電路由電源輸入變換電路、恒流充電電路、恒壓充電電路、工作狀態指示電路和電池電壓檢測控制電路組成，如圖所示。

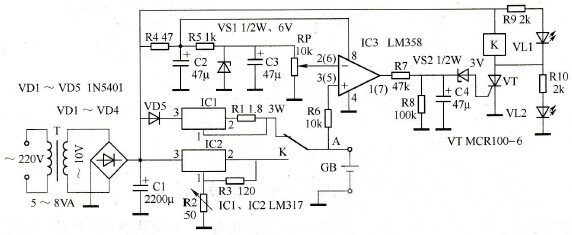

圖4 鋰離子電池充電器電路圖

電源輸入變換電路由電源變壓器T、整流二極管VD1～VD4和濾波電容C1組成;恒流充電電路由二極管VD5、三端穩壓集成電路IC1和電阻R1組成;恒壓充電電路由三端穩壓集成電路IC2和電阻R2、R3組成;電池電壓檢測控制電路由電阻R4～R8、電容C2～C4、電位器RP、穩壓二極管VS1、VS2、運算放大器IC3、晶閘管VT和繼電器K組成;工作狀態指示電路由電阻R9、R10和發光二極管VL1、VL2組成。

交流220V電壓經T降壓、VD1～VD4整流及C1濾波后，經恒流充電電路和K的常閉觸頭對電池GB進行恒流充電。當電池的電壓升至4.2V時，IC3輸出高電平，通過VS2使VT受觸發而導通，K通電吸合，其常閉觸頭端斷開，常開觸頭接通，整流濾波后的直流電壓經恒壓充電電路對GB進行恒壓充電。

在第一階段恒流充電時，VL2點亮;在第二階段恒壓充電時，VL1點亮。

電路安裝完畢后，先斷開R7，接上電源，調節RP的阻值，使其中心抽頭電壓為4.2V。在IC2的輸出端與地之間接上47Ω的假負載，調整R2的阻值，使IC2的2腳電壓為4.2V。斷開電源及假負載，接上R7和待充電電池GB，然后接通電源進行充電。監測GB兩端電壓，保證GB兩端電壓達到4.2V時K通電吸合，否則應微調RP的阻值。

5.555時基集成電路的充電器電路

用555時基集成電路制作的鋰離子電池充電器，它具有恒流充電/恒壓充電自動轉換功能，當電池端電壓低于4.2V時采用恒流充電方式，而在電池端電壓充至4.2V時會自動轉為恒壓小電流(60mA)充電方式，不會出現電池過充電。

圖5 555時基集成電路的鋰離子電池充電器電路

電源電路由電源開關S、電源變壓器T、整流橋堆UR、濾波電容C1、C2和三端集成穩壓集成電路IC1組成;充電電路由二極管VD、三端可調穩壓集成電路IC3、電阻R2～R4、電位器RP2和繼電器K的控制觸頭等組成;控制電路由時基集成電路IC2、電位器RP1、電阻R1、R5～R8、電容C3、C4、晶體管V1、V2、繼電器K和發光二極管VL1、VL2組成。

接通電源后，交流220V電壓經T降壓、UR整流、C1濾波及IC1穩壓后，在02兩端產生12V直流電壓。該電壓分為三路：一路經RP1降壓調整后，為102提供工作電壓(VCC);一路經VD加至IC3的3腳(電壓輸入端)，作為充電電路的輸入電壓;另一路經R1對C3充電。V1、V2和K的工作電源取自UR整流后的直流電壓。

剛接通電源時，由于C3兩端電壓不能突變，IC2的2腳電壓低于Vcc/3，IC2內部的觸發器置位，3腳輸出高電平，使V1飽和導通，V2截止，K不能吸合，其常閉觸頭接通，將R4短接，充電電路對電池GB恒流充電。此時VL2點亮，指示充電器處于恒流充電狀態。

當電池電壓充到4.2V時，IC2的6腳電壓達到2VCc/3閾值電平，IC2內部的觸發器復位，3腳由高電平變?yōu)榈碗娖剑筕1截止，V2飽和導通，K吸合，其常閉觸頭斷開，常開觸頭接通，充電電路由恒流充電方式改為恒壓充電方式，對GB進行恒壓充電。充電電流為60mA左右，且隨著充電的進行而逐漸減小，當充電電流降為20mA左右時，充電結束。

6.LM358和LM317組成的充電器電路

簡單的LM358和LM317組成的鋰電池充電器電路圖的原理說明。只要您有12V的電源就可以，接完電路后先別裝電池，調右下角的可調電阻，使電池輸出端為4.2V，再調左下角的可調電阻使LM358第三腳為0.16V就可以了，充電電流為380mA，超快，三個并連的二極管是降壓的，防止LM317過熱，且LM317須加散熱片，圖中的三極管可以任意型號，鋰電池充電器電路圖：本電路顯示充電狀態，紅燈閃正在充，綠燈閃馬上要充滿，綠燈亮完全充滿。

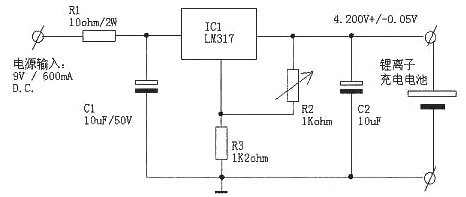

圖6 最簡單標準的i-ion電池用充電器

圖7 電池充電器電路圖

7.UC3842+LM358的充電器電路

由UC3842+LM358構成的充電器電路

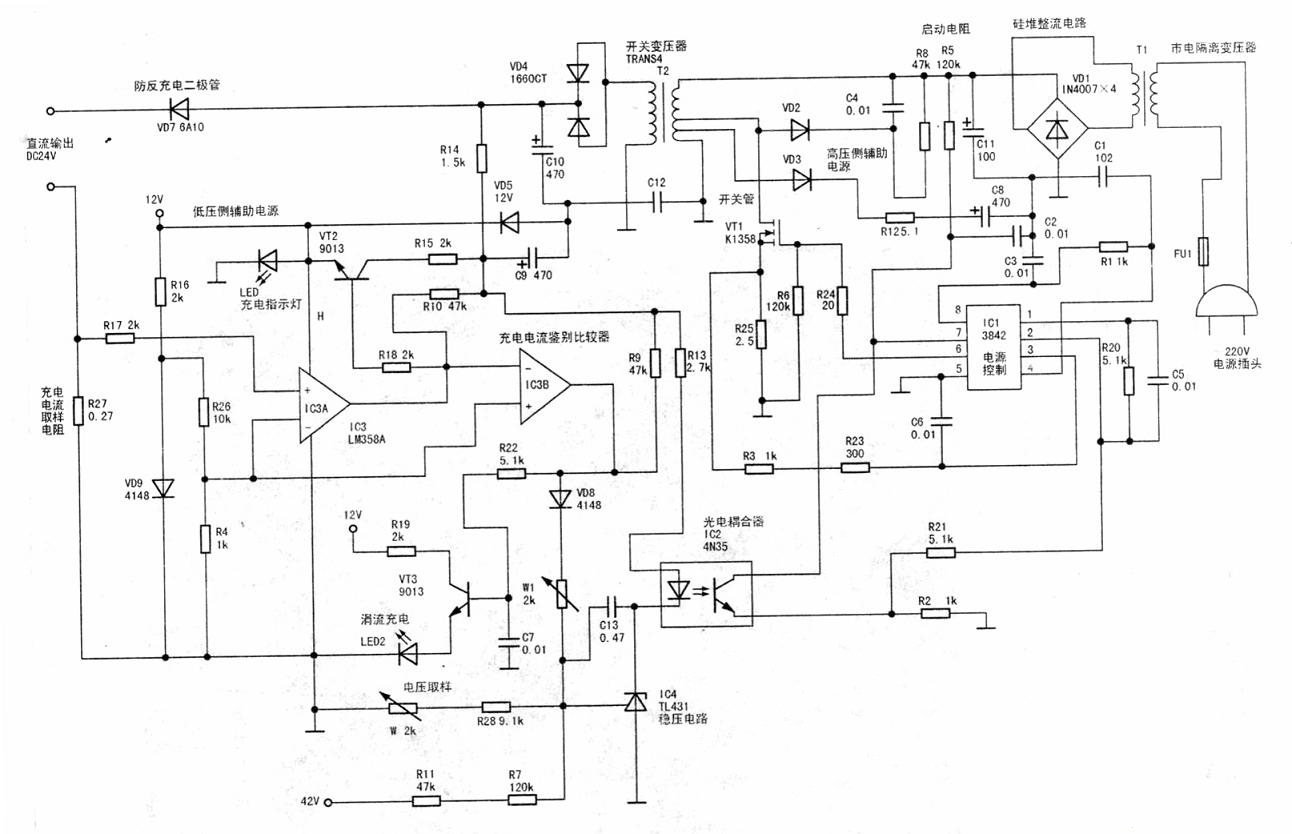

圖8 UC3842+LM358構成的充電器電路圖

以上就是基于LM358設計的充電器電路介紹了。該型號LM358在市場上比較常見，在各大網站上，搜索比較頻繁，價格一直相對平穩。有些分析人士，還把該型號歸類為電源電路，因?yàn)樗褂梅秶容^寬。
