基于TL431對開關電源電路介紹

精密穩壓芯片TL431作為一個可以提供精準穩定電壓的芯片，在電路中常被用于作為一個電壓基準

這在開關電源的電壓反饋電路里是很常見的，理解好TL431對開關電源電路分析很有幫助

這篇文章就和大家了解一下TL431這個芯片

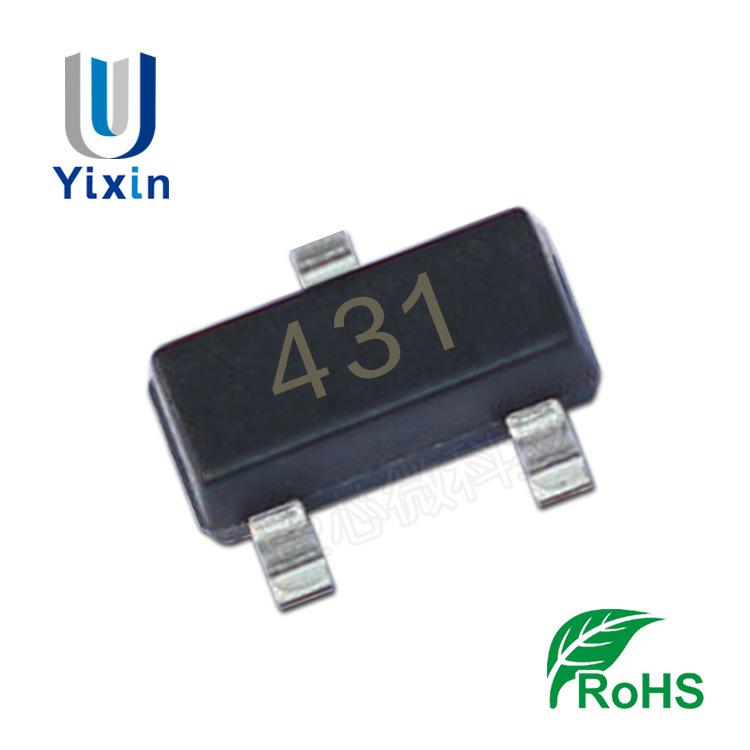

貼片封裝的TL431

電子元器件——TL431

初識TL431

TL431是一種并聯穩壓集成電路，它共有三個引腳，分別是參考極REF、陽極A、陰極K

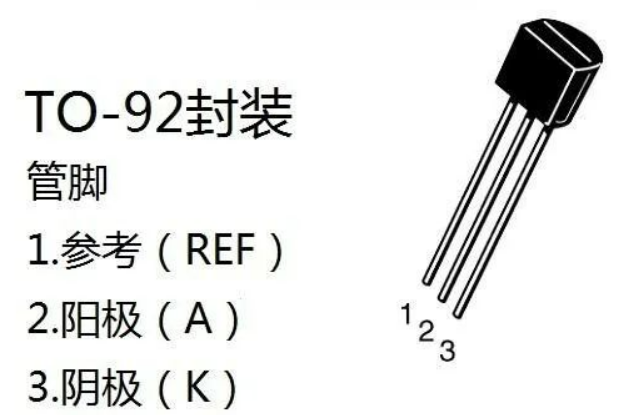

TL431封裝管腳圖

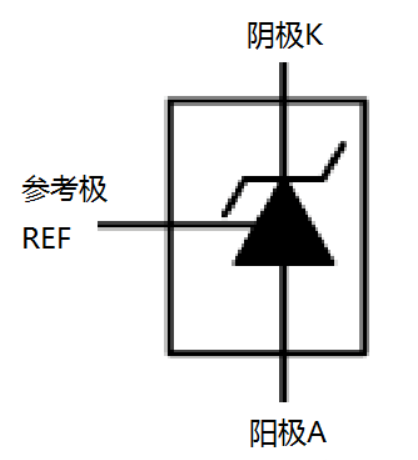

TL431符號

參考極REF通過和一個內部的2.5V穩壓源進行比較，通過設定輸入比較電壓，可以實現2.5V到36V的輸出電壓

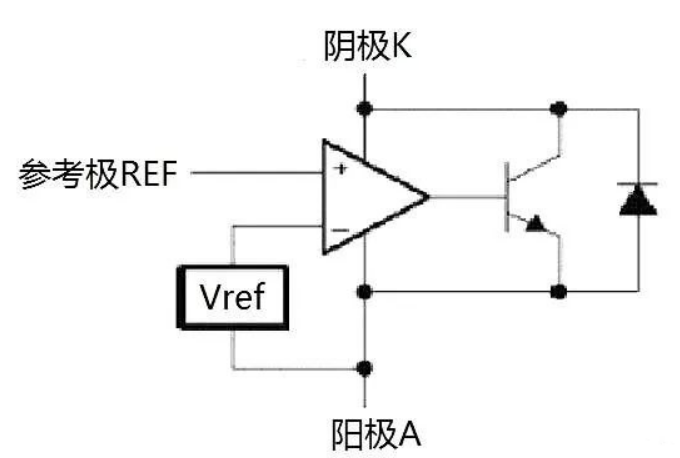

TL431內部電路

A極和K極的導通程度受參考極的輸入電壓控制，輸入電壓越大導通程度越大

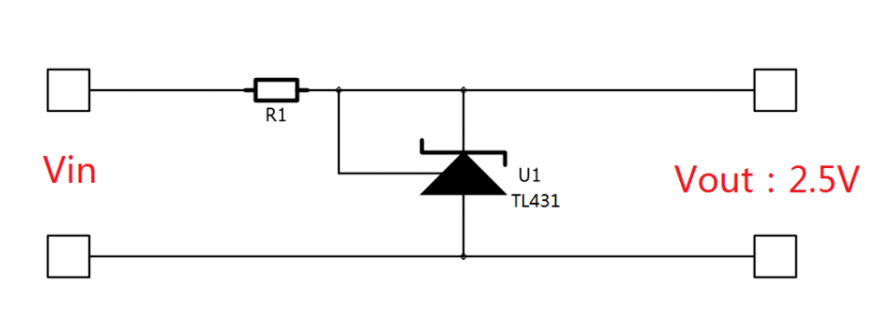

TL431穩壓

精密穩壓芯片TL431的穩壓電路異常簡單且精準，這主要得益于很少的外圍器件和自身較小的溫度漂移

雖然簡單，但是還是需要注意兩個關鍵參數

1.精確穩壓時流過A極和K極的電流——TL431能正確穩壓的條件是流過K極和A極的電流必須大于1mA

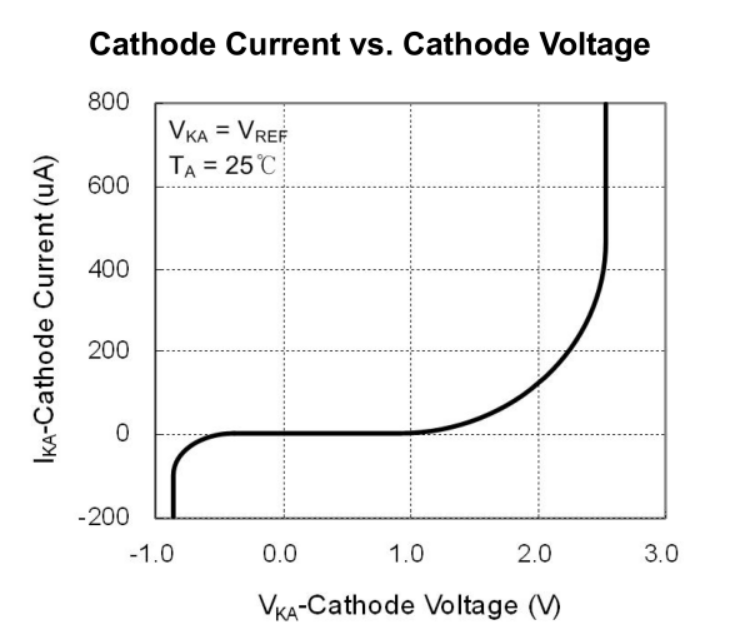

KA極電流和穩壓值的關系

如圖所示，當流過K極到A極的電流小于1mA時其輸出電壓是偏差非常大的

2.輸入電壓——TL431的技術手冊規定其K極到A極電壓不得大于42V，否則將可能損壞

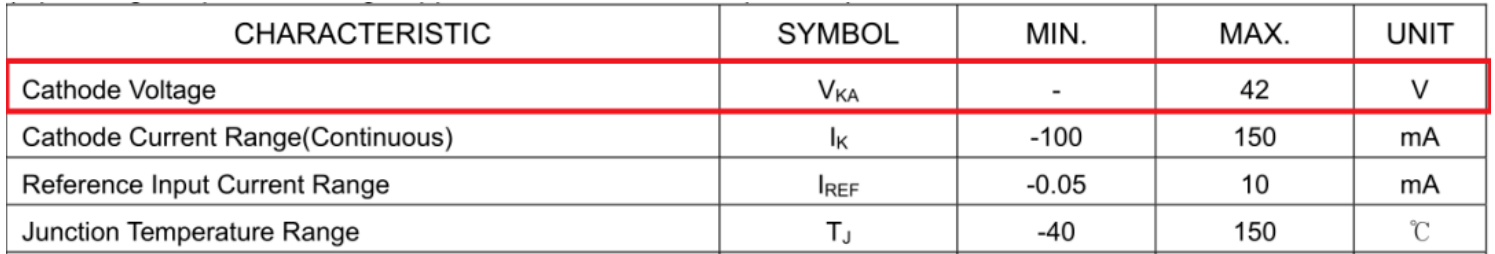

輸入電壓參數

為什么說TL431是并聯穩壓芯片？

并聯穩壓是指負載和穩壓器件并聯在一起的穩壓方法

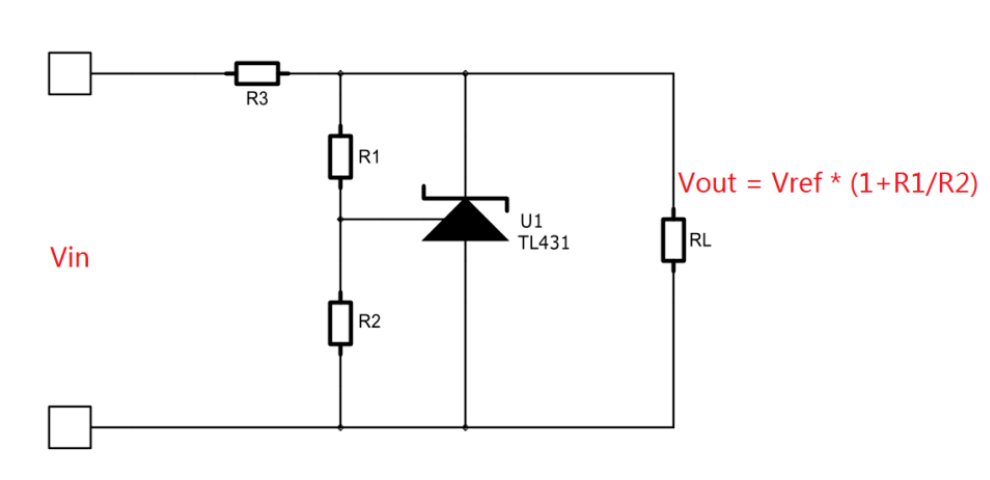

TL431并聯穩壓電路

↑從圖中可以看到TL431的A極和K極是和負載RL并聯的

當輸入電壓變高時，經R1和R2分壓到TL431的參考極的電壓升高

TL431導通程度增大，流過TL431和電阻R3的電流增大，而流過負載RL的電流減少達到穩壓的目的
