開關電源的反饋電路類型介紹

開關電源是閉環控制電路，所以輸出【反饋】必不可少。

這個反饋是指將輸出電壓通過某種形式，反饋給控制電路中的誤差放大器輸入端，與基準電壓進行比較。

開關控制電路的形式，可以有千萬種，但反饋電路只有四種基本類型。

常用的四種基本反饋類型

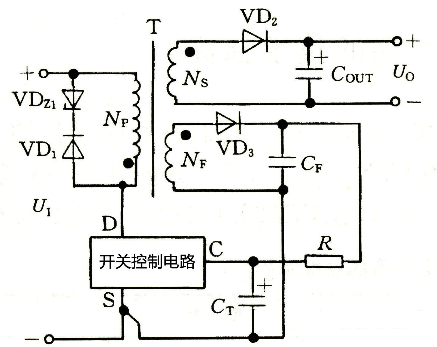

1、基本反饋電路：如下圖

基本反饋電路

這種反饋電路的優點是電路簡單、成本低廉，適用于小型化、經濟型的開關電源。缺點是穩壓性能較差，電壓調整率Sv=±1.5％～±2％，負載調整率Sl≈±5％。

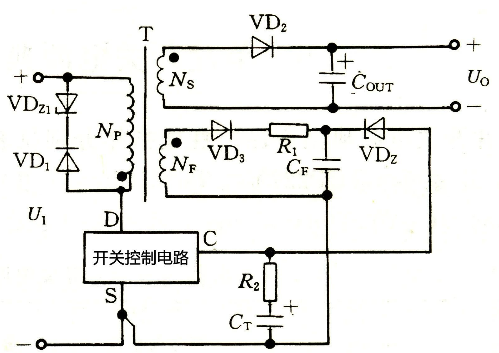

2、 改進型基本反饋電路：如下圖

改進型基本反饋電路

這種反饋電路只是在基本反饋電路的基礎上增加一只穩壓管VDz和電阻R1，負載調整率將達到±2％。這種類型的反饋電路，VDz的穩壓值一般為22V，需適當增加反饋繞組的匝數，提高反饋電壓UFB，才能滿足電路的需要。

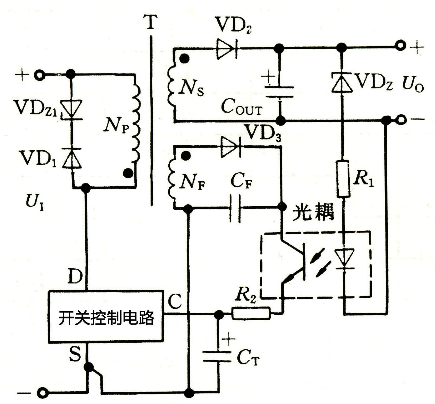

3、配穩壓管的光耦反饋電路：如下圖

配穩壓管的光耦反饋電路

這種反饋電路由VDz提供參考電壓Uz，當Uo發生變化時，在LED上可反映出誤差電壓的變化，光耦有一定的電壓或者電流放大作用，這種電路相當于附屬增加一個外部誤差放大器，與內部誤差放大器共同作用，增大了誤差放大器的增益指數，使得控制器對輸出電壓的變化變得更敏感，它可使負載調整率達到±1％以下。

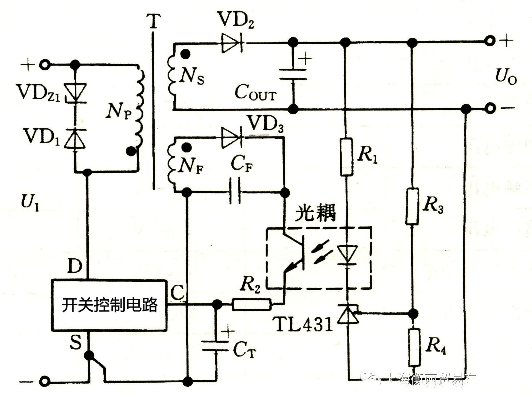

4、 精密光耦反饋電路：如下圖

這種反饋電路比較復雜，但電壓穩定性能最好。可調式精密并聯穩壓器來代替穩壓管，構成高靈敏度外部誤差放大器，對Uo作精細調整，讓電壓調整率和負載調整率都達到±0.2％，能與線性穩壓電源相媲美。這種反饋電路常用于精密開關電源。
