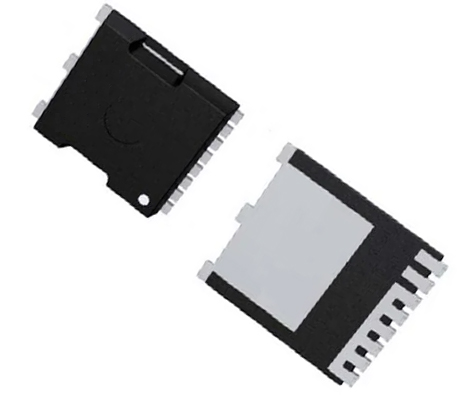

開關電源在現代電子設備中應用廣泛，其核心元件之一——MOS管（場效應晶體管）的驅動方式直接影響電路的性能、功率轉換效率以及可靠性。MOS管的驅動電路有多種實現方式，每種方式都有其獨特的優點和適用場景。

1. 電源管理芯片直接驅動

最簡單的MOS管驅動方式是直接由電源管理芯片（如PWM控制器）提供驅動信號。這種方式通常適用于低功率應用，因?yàn)镻WM控制芯片的輸出能力有限，驅動電流較小。

在典型電路中，PWM控制芯片輸出方波信號，通過驅動電阻（Rg）傳輸?shù)組OS管的柵極（Gate），實現對MOS管的開關控制。此外，還會加入源極電流檢測電阻（R2）用于監測MOS管的工作狀態，下拉電阻（R1）則用于在MOS管關閉時將柵極電壓拉低，確保MOS管完全關斷。

優點：

- 電路設計簡單，元件數量少

- 適用于低功率電源應用

缺點：

- 驅動能力有限，難以滿足大功率MOS管的需求

- 可能存在開關速度較慢的問題，影響效率

2. 推挽式驅動電路

對于較大功率的應用，直接由芯片驅動MOS管可能無法提供足夠的電流，因此可以使用推挽驅動電路。推挽驅動電路由兩個三極管（Q1、Q2）組成一個推挽放大級，以提高M(jìn)OS管的驅動能力。

在該電路中，PWM控制芯片的輸出信號控制Q1、Q2的導通與關斷，從而間接放大驅動MOS管的電流。這種方式能夠提供更大的驅動功率，滿足大電流MOS管的需求。

優點：

- 驅動能力強，適用于大功率開關電源

- 提高M(jìn)OS管的開關速度，減少開關損耗

缺點：

- 需要額外的驅動級，電路復雜度增加

- 三極管的開關特性需要精確匹配，以避免過驅動或不足驅動

3. 加速關斷驅動

在某些高頻應用中，提高M(jìn)OS管的關斷速度至關重要。為了減少M(fèi)OS管的關斷損耗，可以采用加速關斷驅動電路。該方案通過在驅動電阻（Rg）上并聯一個二極管（D1）和一個限流電阻（Rg2），形成快速泄放回路。

當MOS管關斷時，二極管D1提供低阻抗路徑，快速釋放柵極的電荷，確保MOS管能夠迅速關斷。這種方式可以有效減少M(fèi)OS管的關斷時間，提高系統效率。

優點：

- 提高M(jìn)OS管的關斷速度，減少開關損耗

- 適用于高頻電源設計，提升轉換效率

缺點：

- 需要額外的元件，電路復雜度增加

- 設計時需合理選擇二極管，以確保低恢復時間

4. 變壓器隔離驅動

在一些高壓或需要完全電氣隔離的應用中，常采用變壓器隔離驅動方式。這種方式利用變壓器的磁耦合特性，在次級側提供MOS管的驅動信號，實現信號隔離。

該驅動電路通常由一個小型高頻變壓器、整流二極管、電阻和電容等元件組成。變壓器的初級線圈連接到驅動電路，次級線圈則提供MOS管的柵極驅動信號。這種方式不僅能夠增強驅動能力，還能有效隔離高低壓電路，提高系統的安全性。

優點：

- 提供電氣隔離，提高安全性

- 適用于高壓、大功率應用

- 可實現多路MOS管驅動

缺點：

- 需要額外的變壓器，增加成本和體積

- 設計和調試較為復雜，需要匹配適當?shù)淖儔浩鲄?shù)

5. 自舉驅動電路（適用于高側MOS管）

在半橋、全橋及升壓電路中，高側MOS管的驅動較為復雜，因?yàn)槠湓礃O電壓會隨負載波動，無法直接用低壓信號驅動。因此，自舉（Bootstrap）驅動技術被廣泛應用，以提供高于源極的驅動電壓，使MOS管能夠可靠導通。

自舉電路主要由自舉電容（Cb）、自舉二極管（Db）和驅動芯片構成。低側MOS管導通時，自舉電容通過二極管充電；當高側MOS管需要導通時，自舉電容則釋放存儲的電荷，為柵極提供合適的驅動電壓。

優點：

- 能夠提供穩定的高側MOS管驅動信號

- 適用于半橋、全橋及同步整流等電路

缺點：

- 依賴自舉電容的充電狀態，若電容未充滿可能導致驅動失效

- 需要專門的驅動芯片支持，增加設計復雜度

總結

MOS管的驅動方式多種多樣，每種方式都有其適用的場景。在低功率應用中，直接由PWM芯片驅動可能是最簡單的選擇；而在大功率應用中，推挽驅動或變壓器隔離驅動能夠提供更高的驅動能力。在高頻應用中，加速關斷驅動可以有效減少損耗，而在高側MOS管驅動時，自舉驅動是必不可少的方案。

在實際設計中，工程師需要根據電源拓?fù)洹OS管的參數、開關頻率和功率需求來選擇合適的驅動方式，以優化電源的整體性能和效率。
