啟動電阻通常一端接(整流后)電源的正極，另一端接開關管的基極。下面小編給大家介紹一下“開關電源啟動電阻作用 開關電源啟動電阻工作原理”

1.開關電源啟動電阻作用

在開關電源中，電阻的串聯運用很常見，其目的不是為了增大電阻的功耗或者阻值，而是為了提高電阻耐受峰值電壓的能力。電阻在一般情況下，對其耐壓不太留意，實際上功率和阻值不同的電阻是有最高工作電壓這一指標的。當處于最高工作電壓時，由于電阻極大，其功耗并未超過額定值，但電阻也會擊穿。其原因是，各種薄膜電阻是以薄膜的厚度控制其阻值外，對高阻值電阻還在薄膜燒結以后，以刻槽的方式延長薄膜的長度，阻值越大，刻槽密度也大，當用于高壓電路時，刻槽之間發生打火放電造成電阻損壞。因此開關電源中，有時故意用幾個電阻串聯組成，以防止這一現象的發生。例如常見的自激式開關電源中的啟動偏置電阻、各種開關電源中開關管接入DCR吸收回路的電阻，以及金屬鹵化物燈鎮流器中的高壓部分應用電阻等等。

PTC和NTC屬于熱敏性能元器件。PTC具有很大的正溫度系數，NTC則相反，有很大的負溫度系數，其阻值與溫度特性、伏安特性和電流與時間關系都與普通電阻完全不同。在開關電源中，正溫度系數的PTC電阻常用于需要瞬間供電的電路。例如它激驅動集成電路供電電路采用的PTC,當開機瞬間其低阻值向驅動集成電路提供啟動電流，待集成電路建立輸出脈沖后，再由開關電路整流電壓供電。在此過程中，PTC因通過啟動電流溫度升高，阻值增大而自動關閉啟動電路。NTC負溫度特性電阻被廣泛應用于開關電源的瞬間輸入的限流電阻，用以取代傳統的水泥電阻，不僅節能，還降低了機內溫升。 開關電源在開機的瞬間，濾波電容的初始充電電流極大，NTC迅速升溫，待電容充電峰值過后，NTC電阻因溫度升高阻值減小，在正常工作電流狀態下保持其低阻值，使整機的功耗大為減小。

另外，氧化鋅壓敏電阻也常用于開關電源線路中。氧化鋅壓敏電阻有極快速的尖峰電壓吸收功能，壓敏電阻的最大特點是當加在它上面的電壓低于它的閥值時，流過它的電流極小，相當于一只關死的閥門，當電壓超過閥值時，流過它的電流激增，相當于閥門打開。利用這一功能，可以抑制電路中經常出現的異常過電壓，保護電路免受過電壓的損害。壓敏電阻一般接在開關電源市電輸入端，能夠吸收電網感應雷電高壓、在市電電壓超高時，起到保護作用。

2.開關電源啟動電阻工作原理

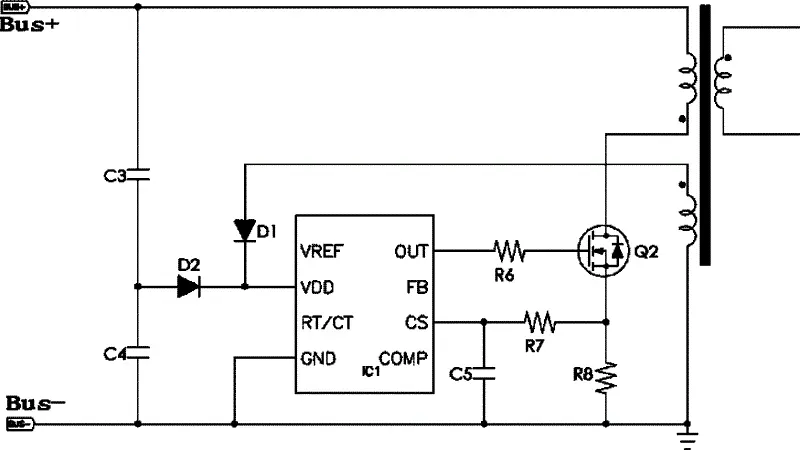

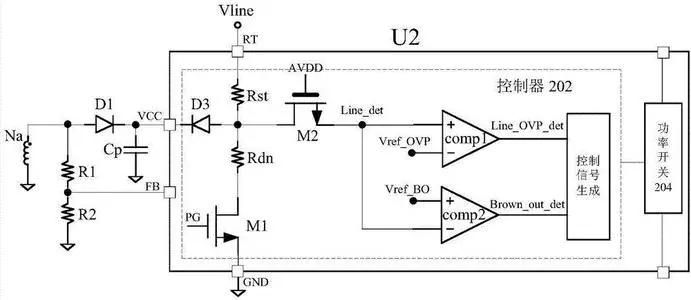

剛開始通電時，經整流后的高壓直流電經電阻R2,R3加到開關管T2的基極，為其提供啟動電流，T2導通，集電極電流增大，輔助繞組感應電壓，經R9,C3加到T2基極，加快T2導通，當T2截止時，變壓器所有繞組極性反轉，輔助繞組形成，使T2基極電流減小的正反饋加速其截止，C3放電，準備進入下一個振蕩周期，其中T1為穩壓，過流時起作用。
