單相通用型可控硅觸發板是通過調整可控硅的導通角來實現電氣設備的電壓電流功率調整的一種移相型的電力控制器，其核心部件采用國外生產的高性能、高可靠性的軍品級可控硅觸發專用集成電路。輸出觸發脈沖具有極高的對稱性及穩定性，且不隨環境溫度變化，使用中不需要對脈沖對稱度及限位進行調整。現場調試一般不需要示波器即可完成。它可廣泛的應用于工業各領域的電壓電流調節，適用于電阻性負載、電感性負載、變壓器一次側及各種整流裝置等，下面小編給大家介紹一下“可控硅觸發電路的方式有哪些”

一、可控硅觸發電路的方式有哪些

可控硅的4種觸發方式：

1、強電觸發:

采用MOC3061、MOC3021等高壓光耦，從可控硅的A極引入觸發電壓，這種觸發不需要其他觸發電源，電路非常簡單，主要元器件工作在400V強脈沖環境，可靠性最差。 采用觸發二極管（DB3）電路與這種結構相似。

2、變壓器隔離觸發:

這是工業上最常用結構，優點是強弱電隔離觸發波形好，缺點是長脈沖觸發時變壓器體積太大，成本高電路復雜。元器件工作在100V脈沖環境，可靠性一般。

3、隔離電源直流觸發:

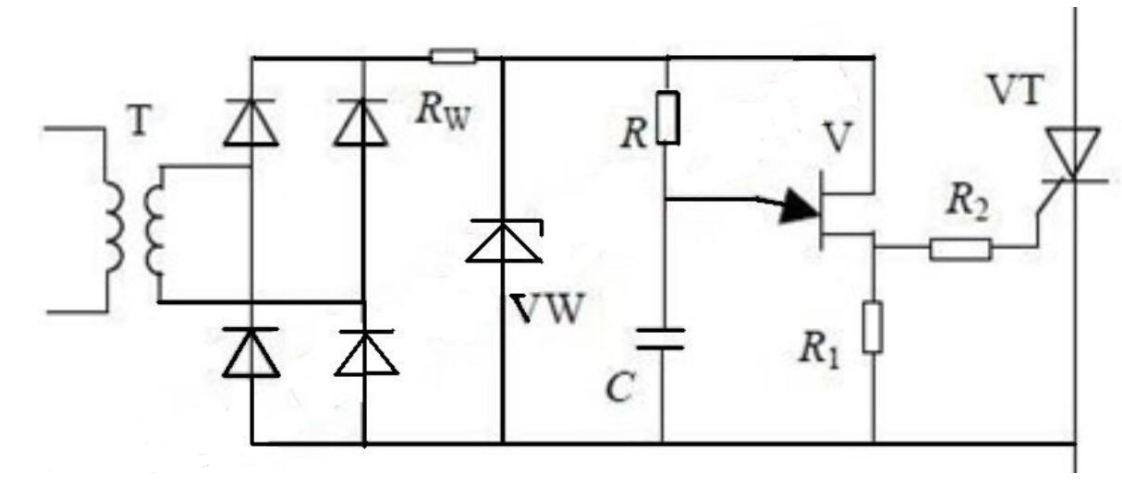

圖片上的這種觸發結構，缺點是功耗較大，發熱量大。優點是強弱隔離觸發電流大，低頻長脈沖、高頻脈沖串等都適用，電路簡單成本低，元器件工作在20V脈沖環境。可靠性好。這種機構的移相觸發器經半年多實際使用(10kw變壓器負載，鍍鋁機蒸發舟加熱)，極少出現燒保險絲和燒可控硅現象，原來是采用變壓器觸發結構，經常燒保險絲，可控硅也有損壞。

4、其過零觸發控制方式由于對電網無污染 ,在許多調功設備中都采用這種觸發方式。可控硅作為大功率電子器件在工程中得到廣泛應用 。

（圖片來源于互聯網）
