可控硅交流調壓器原理

可控硅交流調壓器：是一種以可控硅（電力電子功率器件）為基礎，以智能數字控制電路為核心的電源功率控制電器，簡稱可控硅調壓器，又稱可控硅調功器，可控硅調整器，晶閘管調整器，晶閘管調壓器，電力調整器，電力調壓器，功率控制器。具有效率高、無機械噪聲和磨損、響應速度快、體積小、重量輕等諸多優點。（T1E腳接R2上端）

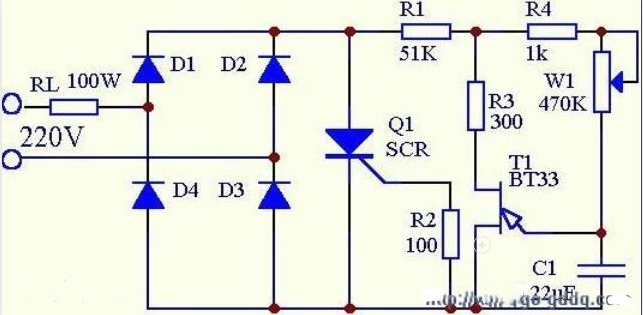

可控硅是一種新型的半導體器件，它具有體積小、重量輕、效率高、壽命長、動作快以及使用方便等優點，目前交流調壓器多采用可控硅調壓器。這里介紹一臺電路簡單、裝置容易、控制方便的可控硅交流調壓器，這可用作家用電器的調壓裝置，進行照明燈調光，電風扇調速、電熨斗調溫等控制。這臺調壓器的輸出功率達100W，一般家用電器都能使用。 電路原理：電路圖如下

可控硅交流調壓器由可控整流電路和觸發電路兩部分組成，其電路原里圖如下圖所示。從圖中可知，二極管D1—D4組成橋式整流電路，雙基極二極管T1構成張弛振蕩器作為可控硅的同步觸發電路。當調壓器接上市電后，220V交流電通過負載電阻RL經二極管D1—D4整流，在可控硅SCR的A、K兩端形成一個脈動直流電壓，該電壓由電阻R1降壓后作為觸發電路的直流電源。在交流電的正半周時，整流電壓通過R4、W1對電容C充電。當充電電壓Uc達到T1管的峰值電壓Up時，T1管由截止變為導通，于是電容C通過T1管的e、b1結和R2迅速放電，結果在R2上獲得一個尖脈沖。這個脈沖作為控制信號送到可控硅SCR的控制極，使可控硅導通。可控硅導通后的管壓降很低，一般小于1V，所以張弛振蕩器停止工作。當交流電通過零點時，可控硅自關斷。當交流電在負半周時，電容C又從新充電……如此周而復始，便可調整負載RL上的功率了。 2：元器件選擇 調壓器的調節電位器選用阻值為470KΩ的WH114-1型合成碳膜電位器，這種電位器可以直接焊在電路板上，電阻除R1要用功率為1W的金屬膜電阻外，其佘的都用功率為1/8W的碳膜電阻。D1—D4選用反向擊穿電壓大于300V、最大整流電流大于0.3A的硅整流二極管，如2CZ21B、2CZ83E、2DP3B等。SCR選用正向與反向電壓大于300V、額定平均電流大于1A的可控硅整流器件，如國產3CT系例。
