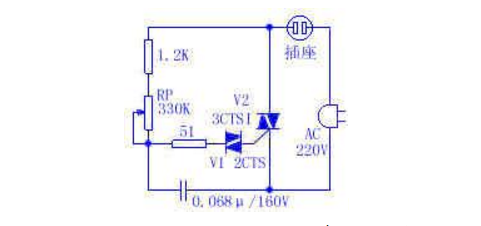

1：可調電壓插座

電路如圖，可用于調溫(電烙鐵)、調光(燈)、調速(電機)，使用時只要把用電器的插頭插入插座即可，十分方便。

V1為雙向二極管2CTS，V2為3CTSI雙向可控硅，調節RP可使插座上的電壓發生變化。

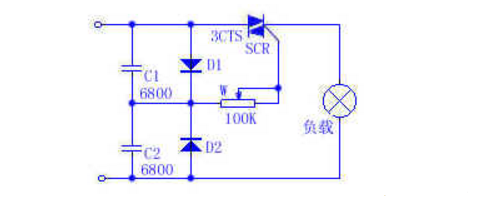

2：簡易混合調光器

根據電學原理可知，電容器接入正弦交流電路中，電壓與電流的最大值在相位上相差90°。根據這一原理，把C1和C2串聯聯接，并從中間取出該差為我所用，這比電阻與電容串聯更穩定。電路中，D1和D2分別對電源的正半波及負半波進行整流，并加到A觸發和C1或C2充電。進一步用W來改變觸發時間進行移相，只要調整W的阻值，就可達到改變輸出電壓的目的。D1和D2還起限制觸發極的反相電壓保護雙向可控硅的作用。
