LED發光二極管基礎知識和測試方法介紹

LED（發光二極管）是一種半導體二極管（一種p-n結），可在正電流從LED陽極流向陰極時發光。陽極表示為“+”，即二極管的正極。陰極表示為“-”，即二極管的負極。

本文將介紹一些關于LED的基礎知識以及如何測試LED的相關知識。

LED的基礎知識

LED（發光二極管）是一種半導體二極管（一種p-n結），可在正電流從LED陽極流向陰極時發光。陽極表示為“+”，即二極管的正極。陰極表示為“-”，即二極管的負極。

二極管的符號表示為前端與豎線相接的箭頭。箭頭的指向為可以讓LED發光的電流方向。有時，LED的符號還包括其他的箭頭，用以表示二極管發光的方向。

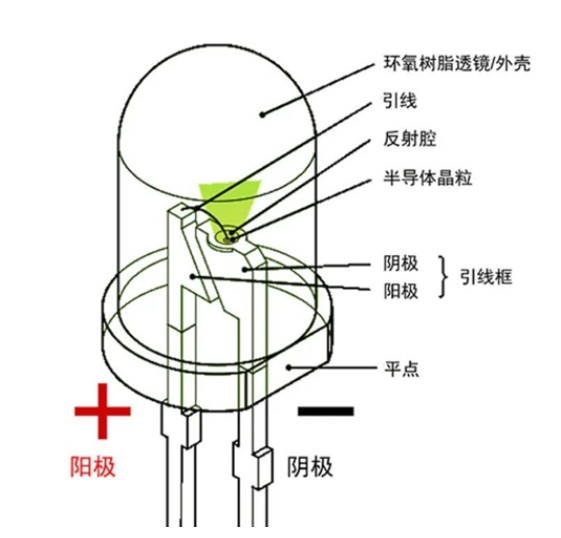

大部分封裝都不是LED本體，而是電線和一個塑料透鏡。封裝上的長引線是二極管的陽極或+極。當從底部觀察LED時，靠近封裝底部平面一側的電線是陰極側。LED側視圖和底視圖如下：

如何用萬用表測試LED

將黑色引線連接到萬用表上的COM端。將紅色引線連接到Ω端，除非您的儀表型號有所差異。

將表盤指針轉到萬用表上的二極管符號上。這樣可以讓電流沿箭頭所示方向流動。

將萬用表打開。顯示窗口應該顯示“0L”或“OPEN”。

將黑色探針連接到LED的陰極端，陰極端通常較短并且/或者其底部是切平的。將紅色探針連接到LED的陽極端。

有關測試結果的解讀如下：

如果萬用表顯示屏依然顯示“0L”或“OPEN”，那么可能是探針的連接順序有誤，或是連接不牢。請務必準確遵循上述步驟。否則，萬用表可能顯示LED損壞。如果顯示屏中顯示的電壓低于400mV，那么可能是陰陽極接觸，或者是兩個探針相接觸。這種情況稱為短路——電流直接從陰極流向陽極，而沒有通過LED。

 如果您正確遵循了上述步驟且LED沒有損壞，那么顯示屏顯示的電壓應約為1600mV。

當您在測試LED時，請注意它的亮度。如果您處于明亮的房間里，可以用手罩住LED。低效能的LED會變暗，或只是發出微弱的光，而高效能的LED會發出明亮的光。
