本篇介紹一些基本的雙晶體管閃光器電路,這些電路構成簡單，具有一定的通用性，適用于多種應用電路，包括低電量指示燈、多元化的電路防雷器、離線開關電源、微功耗高電壓電源、電容探頭、雨刷器、燈調光器、警笛等等。簡單的電路可用于在非常低的頻率，RF頻率，低電壓，通過仔細選擇晶體管還可用于非常高的電壓。功率處理能力和功耗也容易修改，以適應需求。

該電路是非常適合初學者！如果你建立它，它會閃爍。而且你可以很容易地改變導通時間和閃光速度。

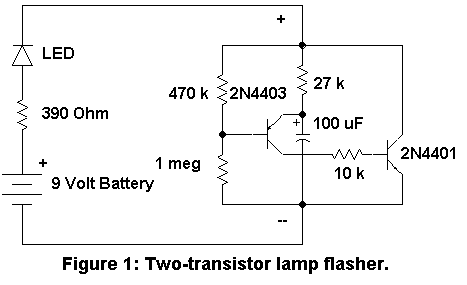

基本閃光電路如下所示。請注意，這是一個“兩線”電路，負載與電路串聯然后簡單的連接到電池。在PNP的基極上的兩個電阻設定了閾值電壓，通電時電容開始充電向著這個電壓靠近。當電容器電壓足夠高，這兩個晶體管開始導通。電流的流動造成電路兩端的電壓稍微降低并且這種下降導致閾值電壓下降。低閾值電壓導致更大的電流，該正反饋導致電路迅速打開。直到電容放電而此時一個相反的過程使電路突然關掉。

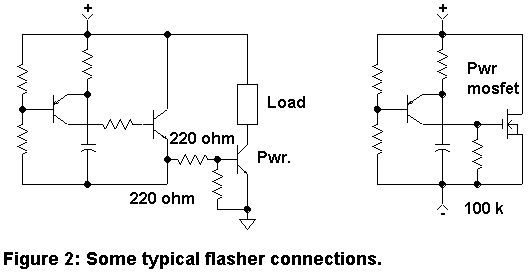

功率晶體管可用于處理高電流負載被添加。下面的兩個電路是典型的連接。在所述第一電路中的閃光電路中串聯一個220歐姆的電阻驅動功率晶體管。在第二電路中，功率場效應管是用來代替NPN型的。一個下拉電阻器被添加到柵極，以使電路關閉。

不要猶豫，修改這個基本電路，以滿足您的特定需求。 這是很容易解決，而且幾乎總是有效！ 這里有一些更多的想法給實驗者嘗試：

１、用一個二極管與電容串聯，使放電電流被阻斷，給出了一個較長的“接通”時間為給定的閃光率。NPN晶體管基極電阻決定了電容放電時間。

２、將調制信號耦合到PNP的基極來控制閃爍速率。

３、該PNP基極電阻分壓器可調節使電壓只是稍微高于觸發電壓，使電路不能自行閃光。然后，一個非常小的交流信號施加到基將導致電路的“觸發”。這個檢測器的頻率響應可以是高得驚人。

４、電容充電電流可以從任何來源來進行頻率轉換器一個簡單的電流。

５、你可以扭轉一切的極性和開關晶體管的類型。

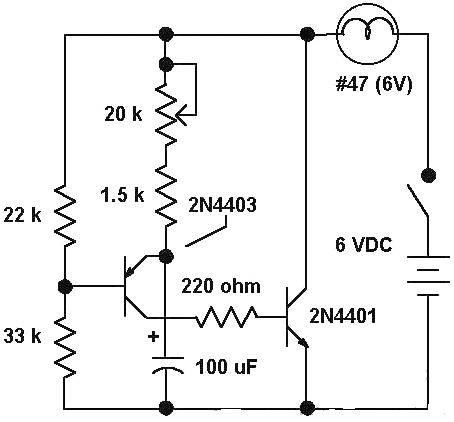

下面這個電路是一個“沉默的”節拍器，用閃光指示節拍。該電路閃爍6伏燈的速度由20K電位器調節，可以通過設定階梯電阻來設置所需的速度。用LED和電阻器可以用來代替6V燈泡，嘗試一個100歐姆串聯一個高亮度LED。

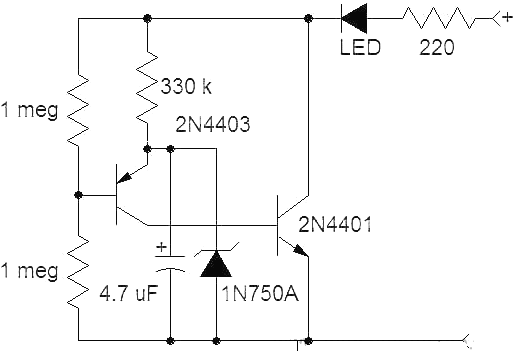

下面是一個低電量指示燈，當電池電壓低于約5伏開始閃爍燈。不閃爍時該電路的電流大約25微安，電路不會顯著縮短電池壽命。兩個1兆歐電阻設置開關點在V / 2（加少許由于發射基地二極管壓降），當此電壓高于齊納電壓時電路不能接通。當電池電壓低于5伏，基極電壓下降到2.5伏特和發射極可以達到足以打開PNP（2N4403或類似）的電壓。當PNP導通，NPN型導通更加拉低電壓并點亮LED。4.7 uF的電容放電，電路關斷，電容開始再次充電。

齊納二極管是“4.7伏特”型，但在該電路中它是工作在非常低的電流，并限制了發射極電壓約2.5伏。如果使用另一個齊納電壓，一些試驗調整可能是必要的。

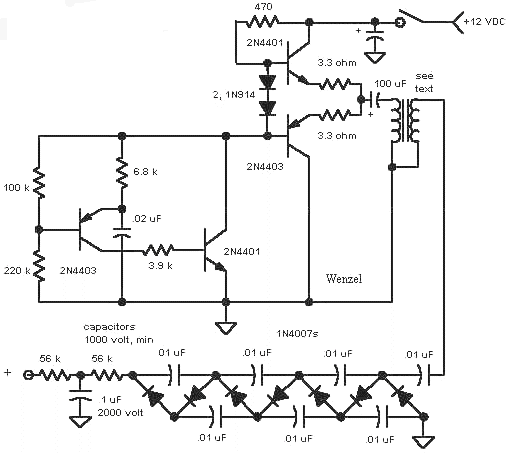

下面的電路使用閃光燈電路來驅動互補輸出級和升壓變壓器。此電路用于高電壓擊穿試驗機，但它會用于各種應用中。

變壓器可以是連接為升壓或降壓取決于所需的輸出電壓的類型。一個古老的電子管收音機音頻輸出變壓器連接到電路，在次級和電壓倍增器作用下可以達到幾千伏直流輸出。

警告！ 這個東西用來產生高電壓，可以產生致命的沖擊電壓！除非你是經驗豐富的合格電子工作者與危險電壓工作者，否則不要創建它。

電源變壓器也可以用在本電路，但一些試驗調整可能是必要的。輸出晶體管被示出為小信號的類型，但功率晶體管可能是必要的，如果負載電流是??高的。占空比是不完全的50/50，其它電路很可能更適用于高功率的逆變器，該電路雖簡單但不容易控制。變壓器交流輸出頻率在次級是幾百赫茲，可通過改變0.02 uF的電容或6.8K的電阻來改變。高頻率是用于驅動二極管的電壓倍增器，如圖或者因為需要較小的電容器。
