LM317制作家用穩壓電源電路圖解

LM317是一種電源集成電路，這種電子元器件的應用非常廣泛。它具有固定式三端穩壓電路，而且輸出電壓可調，操作起來簡單方便。另外，這種電子元器件還具有調壓范圍寬、穩壓性能好、噪聲低、紋波抑制比高等優點。那么，下面就為大家介紹一下如何用LM317制作家用高品質穩壓電源。

用LM317制作穩壓電源的典型電路原理如圖所示。圖中，R1與R2組成可調輸出的電阻網絡。為了使電路中偏置電流和調整管漏電流被吸收，Rl選擇（120一240）歐，輸出端V0與調速端ADJ之間的基準電壓值為VIEF=l.25V，通過Rl所釋放的電流為（5一10）mA。輸人端外接Ci電容，有利于提高紋波抑制能力，輸出端外接電容C0能消除振蕩，確保電路穩定工作。此時輸出電壓V0為V0=125（1+R2/R1）+IadjR2。

日前，可以利用這一電路制作了一個供汽車上單片機使用的電源。由于汽車上電瓶電壓為+24V，單片機89C51所用電源為+5V，輸入電壓Vi過高而輸出電壓V0過低，這便造成了兩個問題：

（l）輸入端濾波電容Ci易被擊穿。汽車啟動時瞬間電瓶沖擊電壓過大，我曾選用35V/1000uF電容，結果兩度被擊穿，換用50V/470uF電容，也被擊穿一次。

（2）電子元器件lm317過熱。對一般穩壓器來說，最高輸人電壓Vimax。要受到電路內部器件擊穿電壓的限制。Vimax過大，易造成穩壓器發熱甚至擊穿。

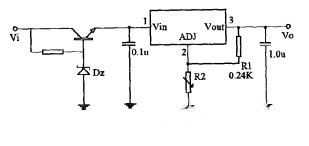

為解決以上兩個問題，我在輸人端加入一個提高輸人電壓的電路，這兩個問題得到了圓滿解決，其電路原理如圖2所示。

該電路中，Vi=Vdz+Vbe，Vbe一般取值0.7V，適當選擇Vdz二值，即可給電子元器件穩壓器lm317一個適當?shù)妮斎穗妷骸．?dāng)利用變壓器整流黝目穩壓塊的模式來制作家用穩壓電源時，經常會碰到?jīng)]有合適的變壓器的情況，當變壓器的副邊輸出值過大時，也不妨采用這例電路。

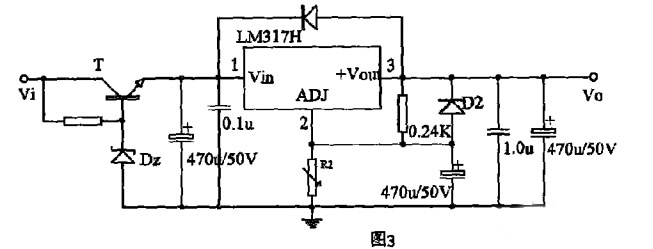

使用的實際電路圖如圖3所示。
