穩壓電源基礎知識-單管穩壓電路

穩壓電源是電子電路設計中必不可少的一部分，它的主要作用是為后期的工作提供一個穩定平時的直流電。穩壓電源發展到今天已經出現多種多樣的形式。隨著現代的電氣設備對電壓要求的提高，因此也就更加需要一個比較可靠的電源來供給電力。在這樣的情況下，穩壓電源電路也得到了很大的改進和發展。并且出現了多種形式的電源形態。

這種帶有數字顯示的電源。可以根據人們的不同需要輸出不同的電壓電流。往往功率高達幾百瓦。

穩壓電源電路板

電路板也越來越復雜。在電路中集成了、檢測、保護、采樣、調整、恒流恒壓、記憶功能，等等新功能。讓人們的使用更加方便。

多組固定電源穩壓電源

這種電源采用固定輸出的方式，往往可以提供很大的功率，和多種不同電源等級的輸出。他鏤空的設計為電路板的散熱提供了更加良好的條件。因為它的高可靠性，和低廉的成本，被廣泛應用在，對電壓，對電流，要求比較高的場合。要想對穩壓電源徹底的了解，我們必須從最簡單的電路開始一步一步分析，就能夠知道穩壓電源的，基本工作原理。下面我們來談一談穩壓電路的基本構成和原理。

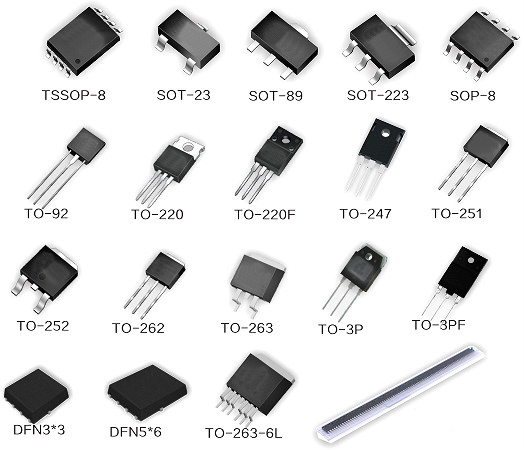

三極管

下面我們就來講一講最簡單的三極管單管穩壓電路的原理和結構。我們通常所用的三極管有硅管和鍺管兩種，硅管的應用范圍會更廣泛一些。

電路組成

它是由兩顆電解電容，一個偏置電阻，一個負載電阻一個穩壓二極管，一個NPN型三極管，所組成的電路。這個電路比較簡單，我們來分析一下它的穩壓過程。

穩壓過程

當電源輸入端U1的電壓升高時，濾波電容C1兩端的電壓也會同時升高，因為濾波電容U1上的電壓升高，那么流過R1和穩壓二極管VZ上的電流會增大，負載電阻R1兩端的電壓也會升高.由于穩壓二極管具有擊穿后兩端電壓保持不變的特性(即穩壓二極管的穩壓特性)，所以B點的電壓UB仍然保持不變，三極管VT的基極電壓也會保持不變。三極管的基極電流Ib不變。三極管的集電極電流Ic也不會改變(因為Ic是等于β*Ib的，Ib、β兩個值都不變。所以Ic也不會改變)。因為Ic電流大小不變，故Ic對C2充電壓U2也保持不變，從而實現了輸入電壓上升時保持輸出電壓不變的穩壓，這就是整個電路的穩壓過程。

至此串聯型單管穩壓電路我們就已經分析完了。此電路比較簡單。也是穩壓電路的基礎。實際的穩壓電路當然要比這里復雜很多。但歸根結底小功率穩壓電源都是以此電路為基礎而改變來的，比如說增加三極管的功率，在三極管的輸出端增加采樣電路。增加反饋以及負反饋電路。這樣使電路更加復雜。但是電路的穩定性。輸出電壓的準確性會更加的高。我們在今后的課程里會給大家介紹。謝謝大家!歡迎大家在評論區留言。提出您的寶貴意見。
