LM339N是四運放IC，可作信號電壓放大，比較，邏輯運放，還用于保護，LM339是四電壓比較器主要用在檢測電路和基準電壓做比較多用在電磁爐的檢測電路等，改變其外圍電路的結構與元件參數可作多種用途。經過前面的介紹，相信大家對LM339也有一定的了解了，因此本文介紹什么是LM339N?與LM339有什么區別。

1.LM339N簡介

LM339N是一款內部裝有四個獨立的電壓比較器的集成塊。雙列直插14腳封裝，通道數量是4Channels，輸出類型是OpenCollector，響應時間為1.3us。主要特點：

(1)失調電壓小，典型值為2mV;

(2)電源電壓范圍寬，單電源為2--36V，雙電源電壓為正負1V--正負18V;

(3)對比較信號源的內阻限制較寬;

(4)共模范圍比較大;

(5)差動輸入電壓范圍較大，大到可以等于電源電壓;

(6)輸出端電位可靈活方便的選用。

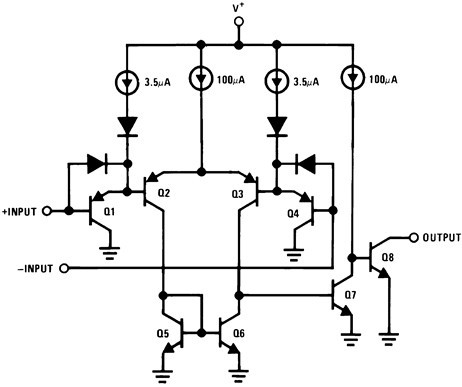

2.功能方框圖

3.參數

每通道靜態電流Max.(mA)：0.500

輸出電流Min.(mA)：6

響應時間(由低至高)(us)：0.300

工作電壓Min.(V)：2

工作電壓Max.(V)：30

共模輸入電壓VICRMin.(V)：-

共模輸入電壓VICRMax.(V)：3.500

輸入失調電壓(25℃)Max.(mV)：5

滿幅：No

通道數：4

封裝/溫度(℃)：PDIP-14/0~70

描述：四路差分比較器

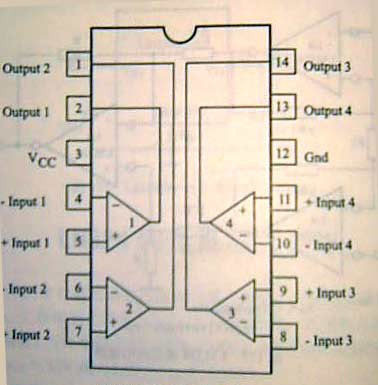

4.引腳圖

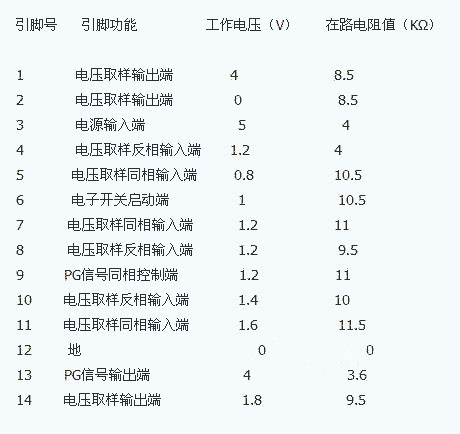

引腳功能表：

5.LM339與LM339N的區別

LM339N為四路電壓比較器，采用雙列直插14腳封裝，最高工作電壓為±18V，功耗為265mW,應用在電磁爐等產品中。兼容或代換參考型號：LM339、IR2339、μA339PC，μPC339C、TA75339。

(1)LM339共模范圍非常大，為0v到電源電壓減1.5v;LM339N電源電壓范圍寬，單電源為2--36V，雙電源電壓為正負1V--正負18V;

(2)LM339電壓比較器芯片內部裝有四個獨立的電壓比較器，LM339是很常見的集成電路。利用LM339可以方便的組成各種電壓比較器電路和振蕩器電路。
