LM358呼吸燈的制作原理介紹 | 壹芯微

呼吸燈是隨著數碼產品新生的一種裝飾LED電路，在手機、鼠標、電腦機箱，家庭燈具等等上可以看見。如果手機里面有未處理的通知，比如說未接來電，未查收的短信等等，呼吸燈就會由暗到亮的變化，像呼吸一樣那么有節奏，起到一個通知提醒的作用。

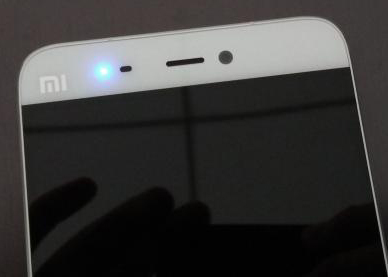

圖1 呼吸燈

電路設計

由LM358及外圍電路構成了一個三角波信號發生器，三極管構成一個共射電路，將加在基極的三角波信號進行放大，并且由于基極的電壓是一個三角波加在直流信號上，導致發射級的輸出電壓是一個上移的三角波信號，可以控制LED燈的亮度，形成呼吸的效果。

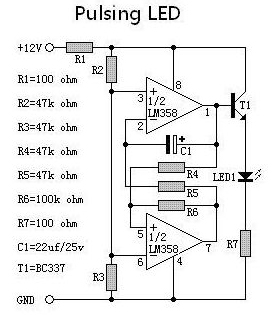

圖2 LM358經典應用電路

在圖中：LM358的3腳和6腳的電位是固定的，比如說是3V。當2腳電位低于3腳電位時，一腳輸出高電平，即T1導通，LED亮，二腳的電位是有7腳提供的，當5腳的電位高于6腳時，7腳輸出高電平。這兩個組成的相互連通的比較器來間隙的使T1導通。具體的電壓點為。3腳，2腳，5腳，6腳，7腳你要測量一下這幾個點得電壓。{2腳電壓高于3腳電壓是，1腳為低電平。2腳電壓低于3腳電壓時1腳為高電平。5腳6腳7腳同理}

要制作這樣一款呼吸燈其實非常簡單，它的原理就是一個低頻率的自激振蕩器。以前大家對于自激振蕩器的制作選擇往往第一個想到的是由555電路完成，但除了555電路外，還有運放電路也能完成該功能。
