「MOS場效應管」被ESD擊穿的解決方案解析-壹芯微

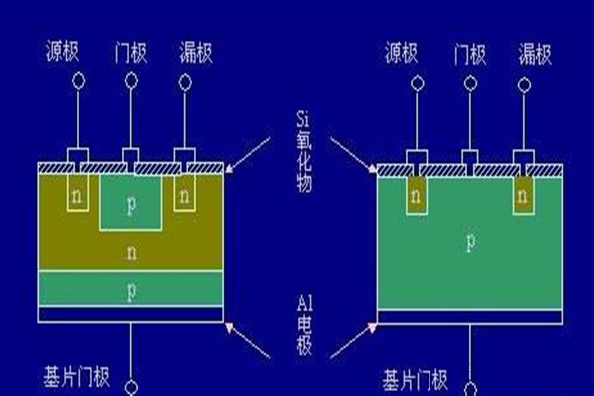

一、MOS管本身的輸入電阻很高，而柵源極間電容又非常小，所以極易受外界電磁場或靜電的感應而帶電，然而少量電荷就可在極間電容上形成相當高的電壓(U=Q/C)，會將管子損壞。

雖然MOS管輸入端有抗靜電的保護措施，但是仍需小心對待，因此在存儲和運輸中最好用金屬容器或者導電材料包裝，不可放在易產生靜電高壓的化工材料或化纖織物當中。

組裝、調試時，工具、儀表、工作臺等都要良好接地。需要防止操作人員的靜電干擾造成的損壞，如不宜穿尼龍、化纖衣服，手或工具，在接觸集成塊前應該先接一下地。對器件引線矯直彎曲或人工焊接時，使用的設備必須有良好接地。

二、MOS管電路輸入端的保護二極管，其通時電流容限一般為1mA，在可能出現過大瞬態輸入電流(超過10mA)時，應串接輸入保護電阻。因此應用時可選擇一個內部有保護電阻的MOS管應。

還有由于保護電路吸收的瞬間能量有限，太大的瞬間信號和過高的靜電電壓將使保護電路失去作用。所以焊接時電烙鐵必須可靠接地，以防漏電擊穿器件輸入端，一般使用時，可斷電后利用電烙鐵的余熱進行焊接，并先焊其接地管腳。

MOS管是電壓驅動元件，對電壓很敏感，懸空的G很容易接受外部干擾使MOS管導通，外部干擾信號對G-S結電容充電，這個微小的電荷可以儲存很長的時間。

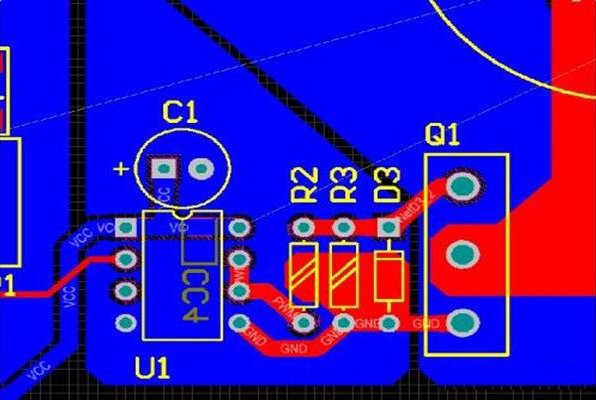

在試驗中G懸空很危險，很多就因為這樣爆管，G接個下拉電阻對地，旁路干擾信號就不會直通了，一般可以10~20K。

這個電阻稱為柵極電阻，作用1：為場效應管提供偏置電壓;作用2：起到瀉放電阻的作用(保護柵極G~源極S)。

第一個作用好理解，這里解釋一下第二個作用的原理：保護柵極G~源極S：場效應管的G-S極間的電阻值是很大的，這樣只要有少量的靜電就能使他的G-S極間的等效電容兩端產生很高的電壓，如果不及時把這些少量的靜電瀉放掉，他兩端的高壓就有可能使場效應管產生誤動作，甚至有可能擊穿其G-S極;這時柵極與源極之間加的電阻就能把上述的靜電瀉放掉，從而起到了保護場效應管的作用。

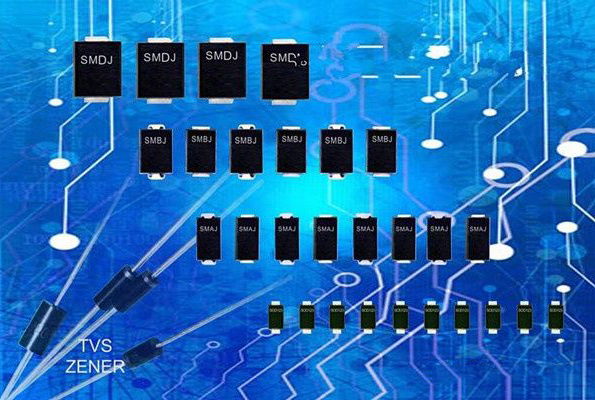

深圳市壹芯微科技專業研發制造各種直插、貼片二三極管，肖特基，TVS，快恢復，高效整流，場效應管(MOS管)，可控硅，三端穩壓管，橋堆等功率器件選型產品，引進大量先進的二三極管選型封裝測試全自動化設備、專業生產系列精密設備，還有詳細的選型及介紹信息，如需報價或了解更多，歡迎咨詢在線客服或請致電135 3414 6615
