MOS管的開關作用介紹

一、開關作用

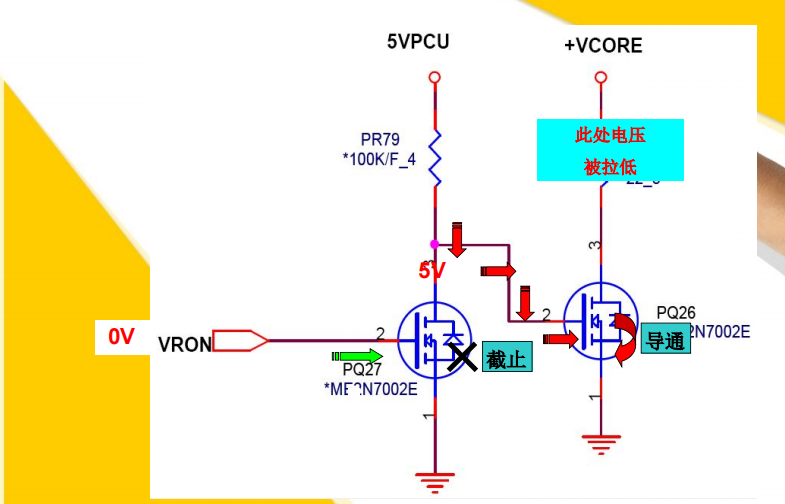

1、如下圖所示：當PQ27控制腳G為低電平時，PQ27截止，此時PQ26的控制腳G為高電平，PQ26導通。

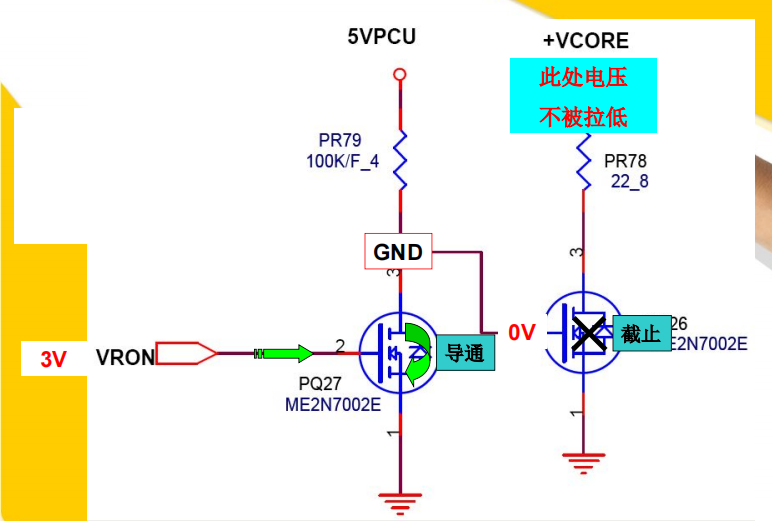

當PQ27控制腳G為高電平時，PQ27導通，此時PQ26的控制腳G為低電平，PQ26截止。

以上MOS開關實現的是信號切換（高低電平切換）。

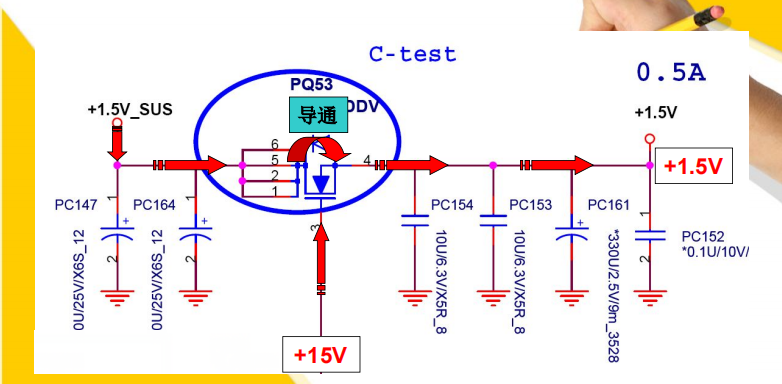

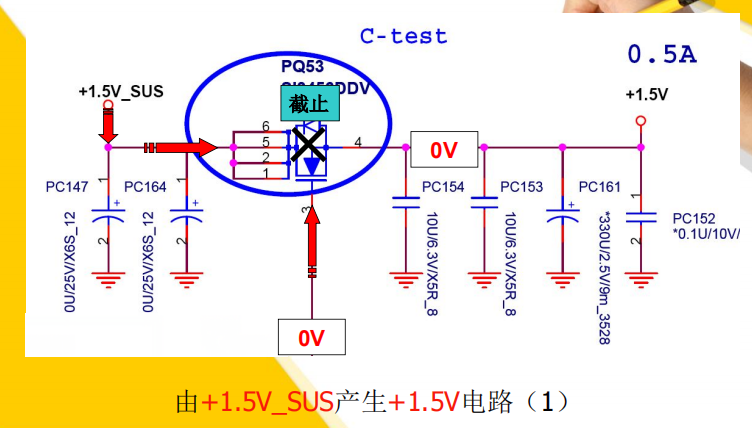

2、MOS開關實現電壓通斷

3、MOS管在電路中的一般連接方法

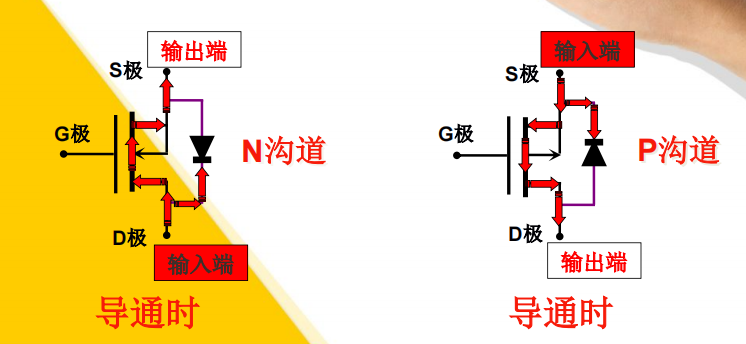

NMOS管： D極接輸入；S極接輸出；

PMOS管： S極接輸入；D極接輸出；

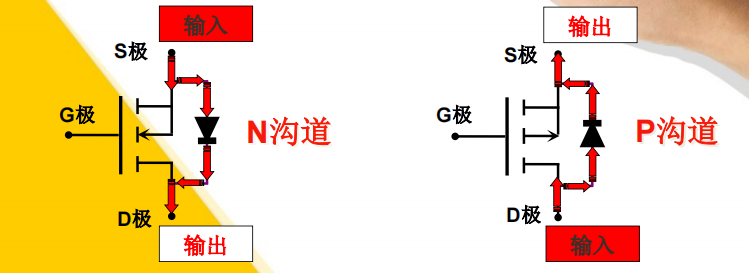

如果反過來接會是什么情況呢？看下面的圖：

由于寄生二極管直接導通，因此S極電壓可以無條件到D極，MOS管就失去了開關的作用。

4、MOS管的開關條件

控制極電平為“？V ”時MOS管導通（飽和導通）？ 控制極電平為“？V”時MOS管截止？ 這個問題涉及到MOS管原理，我們這里不談，只記結果：

不論N溝道還是P溝道MOS管，G極電壓都是與S極做比較。

N溝道：UG>US時導通。（簡單認為）UG=US時截止。

P溝道：UGS時導通。（簡單認為）UG=US時截止。

但UG比US大（或小）多少伏時MOS管才會飽和導通呢？UG比US大（或小）多少伏時MOS管才會飽和導通呢？這要看具體的MOS管，不同MOS管需要的壓差不同。

常見的信號切換用MOS管：UG比US大3V---5V即可，實際上只要導通即可，不必須飽和導通。電壓通斷用MOS管：UG比US應大于10V以上，而且開通時必須工作在飽和導通狀態。

常見的型號有AOL1448，AOL1428A，AON7406，AON7702，MDV1660，AON6428L，AON6718L，AO4496，AO4712，AO6402A，AO3404，SI3456DDV，MDS1660URH，MDS2662URH，RJK0392DPA，RJK03B9DP。

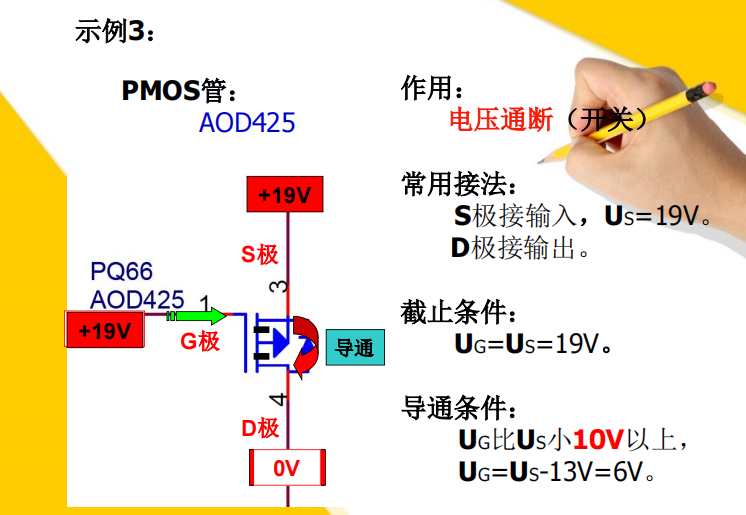

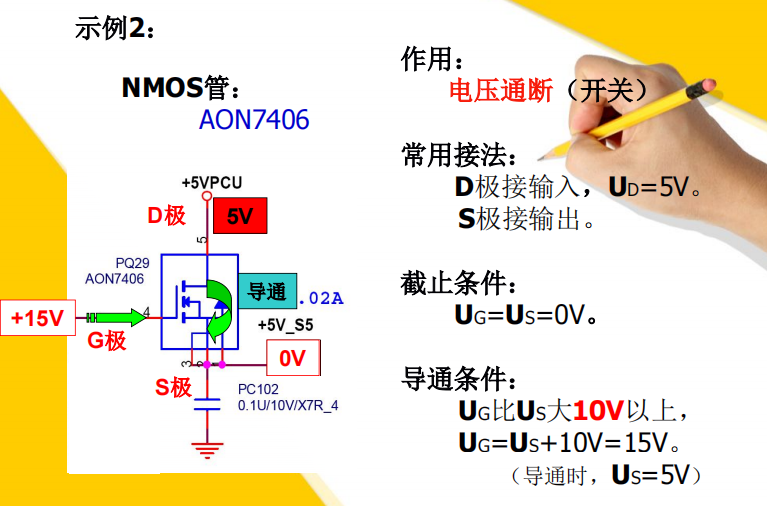

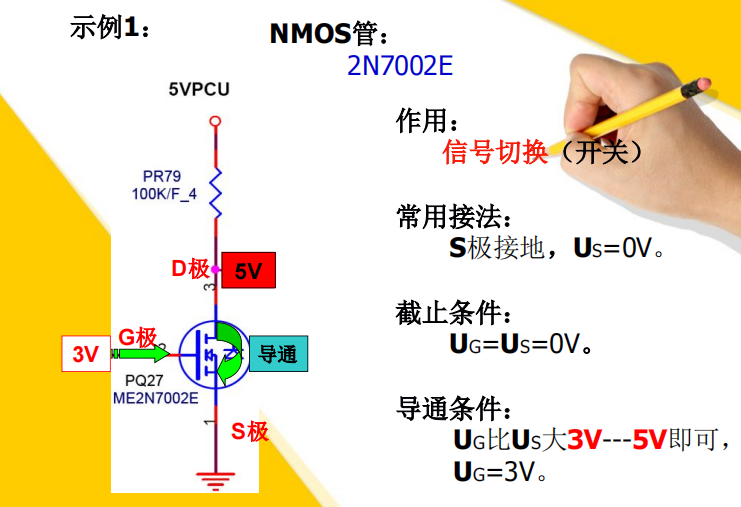

5、下面給出幾個示例：
