MOS管高端驅動電路及調壓電路介紹

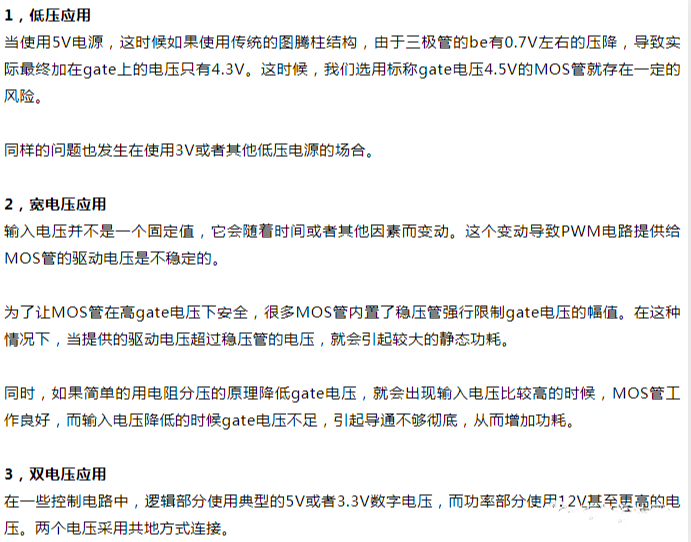

MOS驅動，有幾個特別的需求

這就提出一個要求，需要使用一個電路，讓低壓側能夠有效的控制高壓側的MOS管，同時高壓側的MOS管也同樣會面對1和2中提到的問題。

在這三種情況下，圖騰柱結構無法滿足輸出要求，而很多現成的MOS驅動IC，似乎也沒有包含gate電壓限制的結構。

于是有了一個相對通用的電路來滿足這三種需求。

電路圖如下：

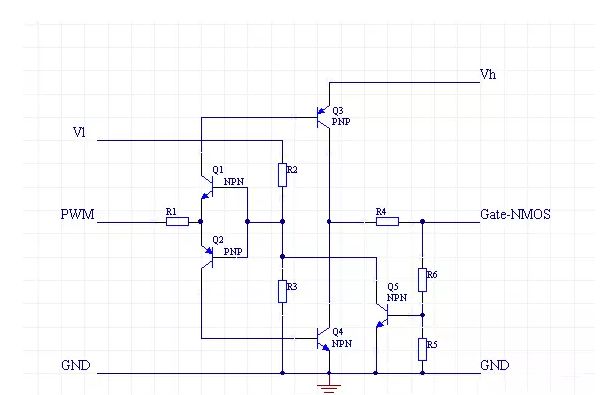

圖1 用于NMOS的驅動電路

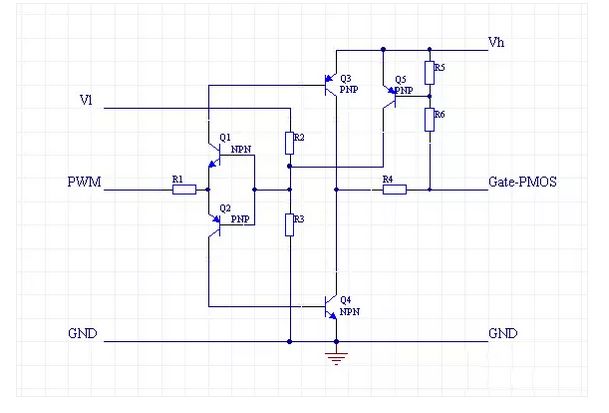

圖2 用于PMOS的驅動電路

這里我只針對NMOS驅動電路做一個簡單分析：

Vl和Vh分別是低端和高端的電源，兩個電壓可以是相同的，但是Vl不應該超過Vh。

Q1和Q2組成了一個反置的圖騰柱，用來實現隔離，同時確保兩只驅動管Q3和Q4不會同時導通。
