2023-05-11 瀏覽:-MOS管寄生二極管的圖文介紹
MOS管為什么會有寄生二極管
MOS管會有寄生二極管是因?yàn)镸OS管的源極和漏極之間的電阻會發生變化,這種變化會導致MOS管內部的電壓發生變化,從而產生一個寄生二極管。寄生二極管可以抑制MOS管的漏電,從而提高M(jìn)OS管的效率。
寄生二極管
漏極和源極之間有一個寄生二極管,即“體二極管”,在驅動感性負載(如馬達、繼電器)應用中,主要用于保護回路。不過體二極管只在單個MOS管中存在,在集成電路芯片內部通常是沒有的。

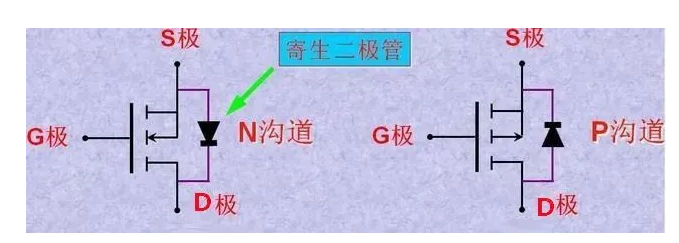

寄生二極管位置示意圖
MOS管寄生二極管的作用參數
MOS管寄生二極管的參數主要有電壓限制、電流限制、漏電流限制和漏電阻限制。

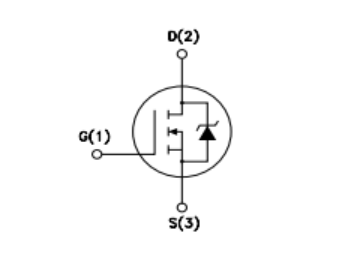

MOS管本身自帶有寄生二極管,作用是防止VDD過壓的情況下,燒壞mos管,因?yàn)樵谶^壓對MOS管造成破壞之前,二極管先反向擊穿,將大電流直接到地,從而避免MOS管被燒壞。
防止管子的源極和漏極反接時燒壞MOS管,也可以在電路有反向感生電壓時,為反向感生電壓提供通路,避免反向感生電壓擊穿MOS管。

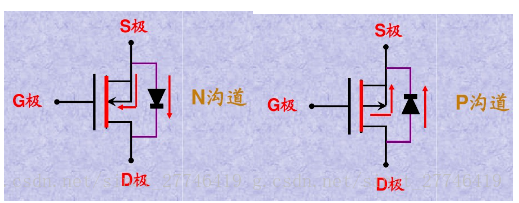

寄生二極管方向判定
不論N溝道還是P溝道MOS管,中間襯底箭頭方向和寄生二極管的箭頭方向總是一致的: 要么都由S指向D,要么都有D指向S。
