1、三個極怎么判定

G 極—柵極，不用說比較好認

S 極—源極，不論是 P 溝道還是 N 溝道，兩根線相交的就是

D 極—漏極，不論是 P 溝道還是 N 溝道，是單獨引線的那邊

2、N 溝道還是 P 溝道

箭頭指向 G 極的是 N 溝道

箭頭背向 G 極的是 P 溝道

3、寄生二極管方向如何判定

不論 N 溝道還是 P 溝道 MOS 管，中間襯底箭頭方向和寄生二極管的箭頭方向總是一致的：

要么都由 S 指向 D，要么都有 D 指向 S

4、MOS 開關實現的功能

1>信號切換

2>電壓通斷

5、MOS 管用作開關時在電路中的連接方法

關鍵點：

1>確定那一極連接輸入端，那一極連接輸出端

2>控制極電平為？V 時 MOS 管導通

3>控制極電平為？V 時 MOS 管截止

NMOS：D 極接輸入，S 極接輸出

PMOS：S 極接輸入，D 極接輸出

反證法加強理解

NMOS 假如：S 接輸入，D 接輸出

由于寄生二極管直接導通，因此 S 極電壓可以無條件到 D 極，MOS 管就失去了開關的作用

PMOS 假如：D 接輸入，S 接輸出

同樣失去了開關的作用

6、MOS 管的開關條件

N 溝道—導通時 Ug> Us,Ugs> Ugs(th)時導通

P 溝道—導通時 Ug< Us,Ugs< Ugs(th)時導通

總之，導通條件：|Ugs|>|Ugs(th)|

7、相關概念

BJT

Bipolar Junction Transistor 雙極性晶體管，BJT 是電流控制器件；

FET

Field Effect Transistor 場效應晶體管，F(xiàn)ET 是電壓控制器件 .

按結構場效應管分為：結型場效應（簡稱 JFET）、絕緣柵場效應（簡稱 MOSFET）兩大類

按溝道材料：結型和絕緣柵型各分 N 溝道和 P 溝道兩種 .

按導電方式：耗盡型與增強型，結型場效應管均為耗盡型，絕緣柵型場效應管既有耗盡型的，也有增強型的。

總的來說場效應晶體管可分為結場效應晶體管和 MOS 場效應晶體管，而 MOS 場效應晶體管又分為 N 溝耗盡型和增強型；P 溝耗盡型和增強型四大類。

8、MOS 管重要參數

①封裝

②類型（NMOS、PMOS）

③耐壓 Vds（器件在斷開狀態下漏極和源極所能承受的最大的電壓）

④飽和電流 Id

⑤導通阻抗 Rds

⑥柵極閾值電壓 Vgs(th)

9、從 MOS 管實物識別管腳

無論是 NMOS 還是 PMOS

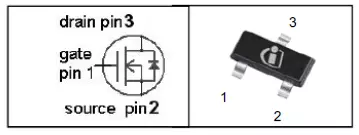

按上圖方向擺正，中間的一腳為 D，左邊為 G，右邊為 S。

或者這么記：單獨的一腳為 D，逆時針轉 DGS。

這里順便提一下三極管的管腳識別：同樣按照上圖方向擺正，中間一腳為 C，左邊為 B，右邊為 E。

管腳編號

從 G 腳開始，逆時針 123

三極管的管腳編號同樣從 B 腳開始，逆時針 123

10、用萬用表辨別 NNOS、PMOS

借助寄生二極管來辨別。將萬用表檔位撥至二極管檔，紅表筆接 S,黑表筆接 D，有數值顯示，反過來接無數值，說明是 N 溝道，若情況相反是 P 溝道。

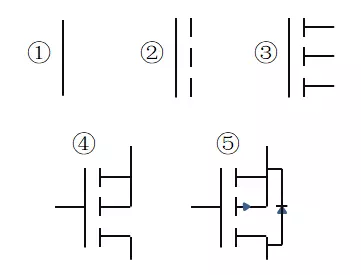

11、畫一個 MOS 管
