MOS管在開關電路的作用介紹

MOS管在開關電路的作用是信號的轉換、控制電路的通斷。金屬氧化物半導體場效應（MOS）晶體管可分為N溝道與P溝道兩大類，P溝道硅MOS場效應晶體管在N型硅襯底上有兩個P+區，分別叫做源極和漏極，兩極之間不通導，源極上加有足夠的正電壓（柵極接地）時，柵極下的N型硅表面呈現P型反型層，成為連接源極和漏極的溝道。

改變柵壓可以改變溝道中的空穴密度，從而改變溝道的電阻。這種MOS場效應晶體管稱為P溝道增強型場效應晶體管。

N溝道的MOS管的電路中，BEEP引腳為高電平即可導通，蜂鳴器發出聲音，低電平關閉蜂鳴器；P溝道的MOS管是用來控制GPS模塊的電源通斷，GPS_PWR引腳為低電平時導通，GPS模塊正常供電，高電平時GPS模塊斷電。

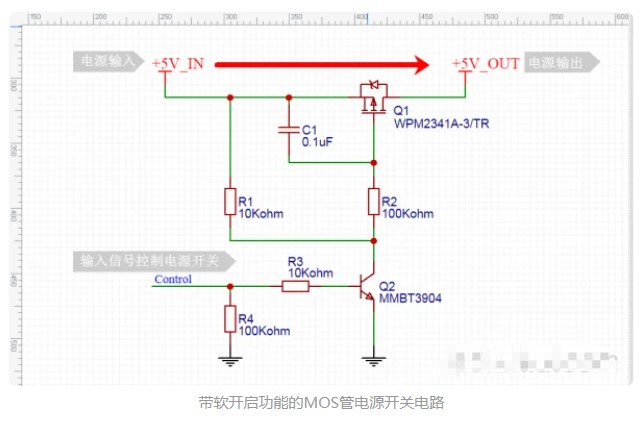

MOS在開關電路中，可以控制電源通斷。

舉例如下：

為何開關電源普遍使用MOS管？

MOS管是一個通過改變電壓來控制電流的器件，有時候也被稱為絕緣柵場效應管。近幾年來平板電視機的開關電源大都采用大功率MOS管作為開關管，之所以采用MOS管是基于以下幾方面的優勢：

1.輸入阻抗高。輸入阻抗之高，是普通大功率三極管無法比擬。使用MOS管做開關管，其輸入阻抗高達100MΩ，這對激勵信號不會產生壓降，只要有一點電壓就可驅動。

2.開關速度快。開關速度在10~100ns，工作頻率高達100kHz以上。普通三極管由于載流子的存儲效應，其開關總會存在滯后現象，進而影響開關速度。

3.不存在二次擊穿。
