OCL(Output CapacitorLess )是OTL電路的升級，指省去輸出端大電容的功率放大電路，省去了輸出電容，使系統的低頻響應更加平滑。缺點是必須用雙電源供電，增加了電源的復雜性。下面小編給大家介紹一下“ocl電路的組成和工作原理”

1.ocl電路的組成和工作原理

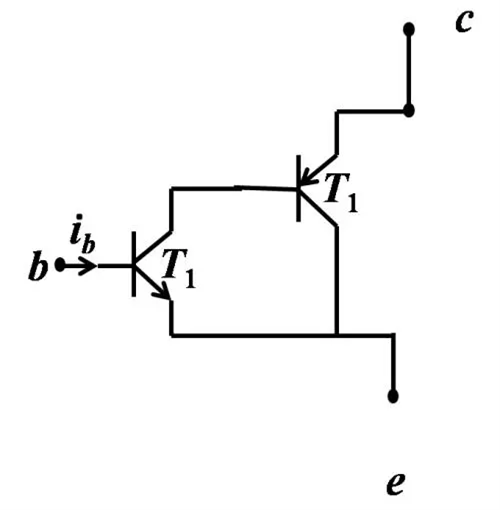

OCL電路稱為無輸出電容直接耦合的功放電路。VT1為NPN型晶體管，VT2為PNP型晶體管，當輸入正弦信號ui為正半周時，VT1的發射結為正向偏置，VT2的發射結為反向偏置，于是VT1管導通，VT2管截止。此時的ic1≈ie1流過負載RL。當輸入信號ui為負半周時，VT1管為反向偏置，VT2為正向偏置，VT1管截止，VT2管導通，此時有電流ic2通過負載RL。

最大不失真輸出電壓的有效值uom 若輸出功率最大，則在正弦波信號的正半周，ui從零逐漸增大時，輸出電壓隨之逐漸增大，t1管管壓降必然逐漸減小，當管壓降到飽和管壓降時，輸出達到最大幅值，其值為vcc-uces1，因此最大不失真輸出電壓的有效值 最大輸出功率pom 電源供給的功率pv 在忽略基極回路電流的情況下，電源vcc提供的電流 pv=平均電流×電源電壓

工作原理

在理想情況下（即飽和管壓降忽略不計的情況下） ocl電路中晶體管的選擇在功率放大電路中，應根據晶體管所承受的最大管壓降、集電極最大電流和最大功率耗來選擇晶體管。

集電極最大電流晶體管的發射極電流等于負載電流，負載電阻上的最大電壓為vcc-uces1，故集電極電流的最大值 考慮留有一定的余量 　三、集電極最大功耗 在功率放大電路中，電源提供的功率，除了轉換成輸出功率外，其余部分主要消耗在晶體管上，晶體管所損耗的功率pt=pv-po。

（圖片來源于互聯網）
