快速判斷三極管發射極和集電極

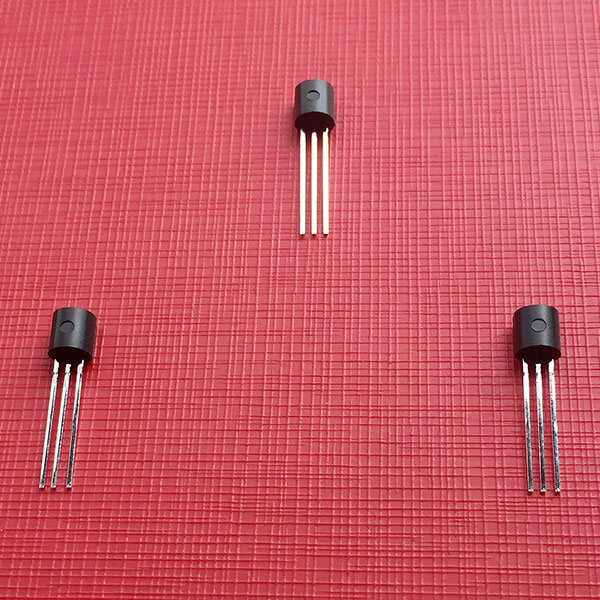

三極管由于它價格低廉且能夠以一個弱電流去控制強電流。它在電子電路中能起到放大和開關的作用，也因此得到廣泛的應用。而在應用之前，需要提前分辨它的三個極。一但發射極e與集電極c安裝反了，設備就不能正常工作，有些時候甚至會有反效果。所以分辨發射極與集電極是電路設計的一個基本功。

找基極

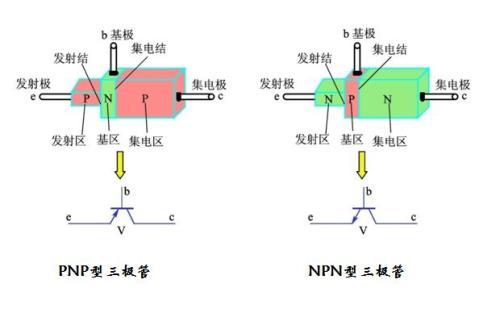

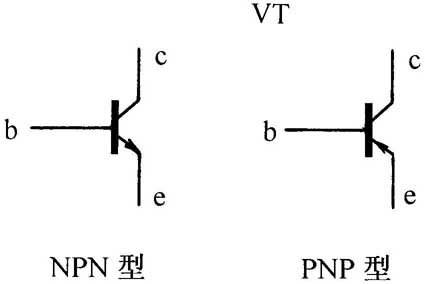

根據兩個PN結連接方式不同，可以分為NPN型和PNP型兩種不同導電類型的三極管。假定我們并不知道被測三極管是NPN型還是PNP型，也分不清各管腳是什么電極。測試的第一步是判斷哪個管腳是基極。測試三極管要使用萬用電表的歐姆擋，并選擇R×100或R×1k擋位。

這時任取兩個電極（如這兩個電極為1、2），用萬用電表兩支表筆顛倒測量它的正、反向電阻，觀察表針的偏轉角度；接著，再取1、3兩個電極和2、3兩個電極，分別顛倒測量它們的正、反向電阻，觀察表針的偏轉角度。在這三次顛倒測量中，必然有兩次測量結果相近：則未測的那只管腳就是我們要尋找的基極。

將萬用表的黑表筆接觸基極，紅表筆接觸另外兩個電極中的任一電極，若表頭指針偏轉角度很大，則說明被測三極管為NPN型管；若表頭指針偏轉角度很小，則被測管即為PNP型。

1、對于NPN型三極管，先用黑表筆（內接表內電池正極）、紅表筆（內接表內電池負極）測量發射極和集電極這兩個極間的正方向電阻Rce，然后顛倒表筆測量反向電阻Rec。仔細觀察萬用表指針的偏轉角度就會發現，在兩次的測量中會有一次偏轉角度較大。

我們就選用偏轉角度大的那次，偏轉角度大意味著電阻小，此時電流的流向是：黑表筆--c極--b極--e極--紅表筆。據此可判斷這時黑表筆接的是集電極c，紅表筆接的是發射極e。

2、對于PNP型的三極管，判斷方法類似NPN型，選取指針偏轉角度大的那次，此時其電流流向是：黑表筆--e極--b極--c極--紅表筆。表明黑表筆接的是發射極e，紅表筆接的是集電極c。
