“整流電路”（rectifying circuit）是把交流電能轉換為直流電能的電路。大多數整流電路由變壓器、整流主電路和濾波器等組成。接下來，詳細為你說下“橋式整流電路是什么 橋式整流電路是由什么組成”

一、橋式整流電路是什么

橋式整流是對二極管半波整流的一種改進。它利用二極管的單向?qū)ㄐ赃M(jìn)行整流，常用來將交流電轉變?yōu)橹绷麟姟６氩ㄕ骼枚O管單向?qū)ㄌ匦裕谳斎霝闃?biāo)準正弦波的情況下，輸出獲得正弦波的正半部分，負半部分則損失掉。

橋式整流電路是使用最多的一種整流電路。這種電路，只要增加兩只二極管口連接成"橋"式結構，便具有全波整流電路的優點，而同時在一定程度上克服了它的缺點。

橋式整流電路是什么

二、橋式整流電路是由什么組成

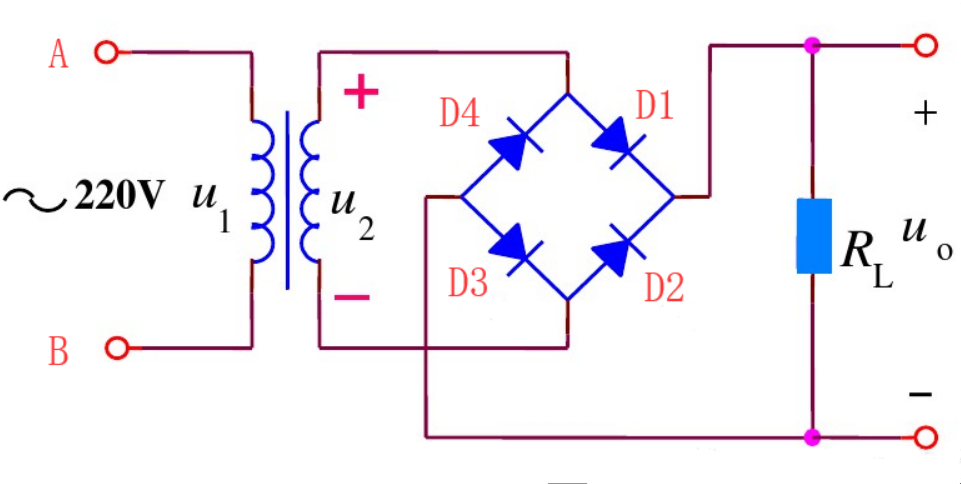

在u2的負半周，D1、D3截止,D2、D4導通，電流由Tr次級的下端經D2→RL→D4回到Tr次級上端，在負載RL上得到另一半波整流電壓。

這樣就在負載RL上得到一個與全波整流相同的電壓波形，其電流的計算與全波整流相同，即

UL=0.9U2      GS0709

IL=0.9U2／RL   GS0710

流過每個二極管的平均電流為

ID=IL／2=0.45U2／RL

每個二極管所承受的最高反向電壓為

目前，小功率橋式整流電路的四只整流二極管，被接成橋路后封裝成一個整流器件，稱“硅橋”或“橋堆”，使用方便，整流電路也常簡化為圖Z0705（c）的形式。

橋式整流電路克服了全波整流電路要求變壓器次級有中心抽頭和二極管承受反壓大的缺點，但多用了兩只二極管。在半導體器件發展快，成本較低的今天，此缺點并不突出，因而橋式整流電路在實際中應用較為廣泛
