欠壓指示電路介紹

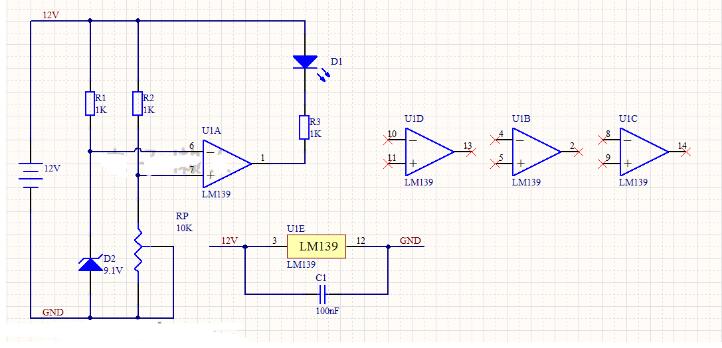

本例電路結合穩壓管與比較器的特性設計的欠壓指示電路。

1、當電源電壓正常時，比如為12V時，比較器的反相端電壓為穩壓管的電壓值9.1V；調節RP的電阻值，使同相端的電壓值要比9.1V大，這樣比較器才會輸出高電平，指示燈熄滅。這才是電源正常狀態是的工作情況。

2、當電源電壓下降時，要保證穩壓管D2還是導通狀態，即比較器的反相輸入端電壓還是9.1V。但是同相端的電壓值是電阻R2與RP分壓后的值，電源電壓值下降了，那么RP分得的電壓也會下降。

3、當下降到使同相的電壓值小于反相的電壓值時，比較器輸出翻轉，輸出低電平，則指示燈D1被點亮。

綜合以上分析可知：

1、穩壓管在本電路中只提供一個基準電壓值，作為比較的基準。

2、電阻R2，RP的分壓是實時檢測電源電壓的，電源電壓下降了，分壓值也會下降，這樣就會造成比較器翻轉。

所以，根據穩壓管的值，再根據R2與RP的分壓計算，通過調節RP來設定欠壓保護值。
