如何把固定輸出開關電源改為可調電源的方法介紹

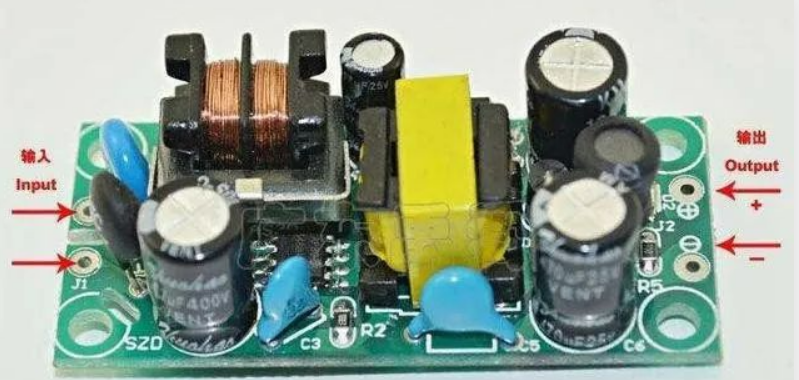

想要把固定輸出12V的開關電源改為可調電源，開關電源的種類很多，原理也錯綜復雜，不同廠家的開關電源，其原理不同，并不是說有開關電源都可以隨意將其改為可調的。提問者只想通過改固定電阻為可調電位器實現可調電源輸出，若是采用可調電源芯片實現的開關電源輸出很容易實現，比如LM317、LM117、LM2596-ADJ、TPS5430、TPS54335等，都是可以通過改變電阻從而改變輸出電壓的。

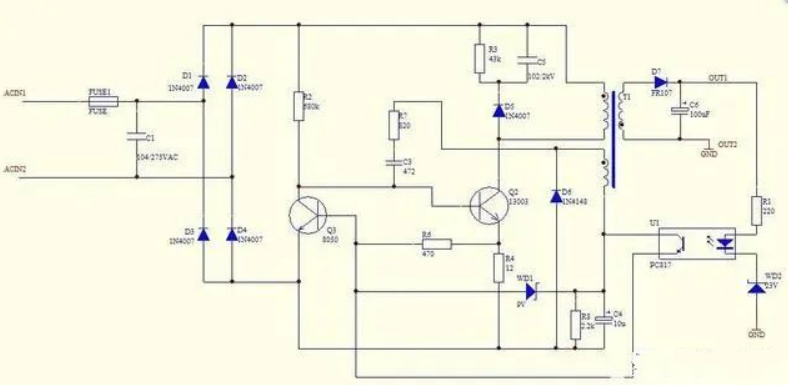

若是使用7812進行穩壓降壓的電源是不可以直接更改為可調電源的，更改難度很大，可將7812更換為L(zhǎng)M317，但是LM317和7812的原理接線不一樣，可能需要割PCB印制板及飛線。不過目前大部分開關電源都是通過光耦反饋控制開關管控制開關變壓器實現，如下圖所示。使用的是穩壓管進行電壓負反饋，這類原理不好直接更改為可調電源，更換穩壓管可實現不同的電壓輸出。

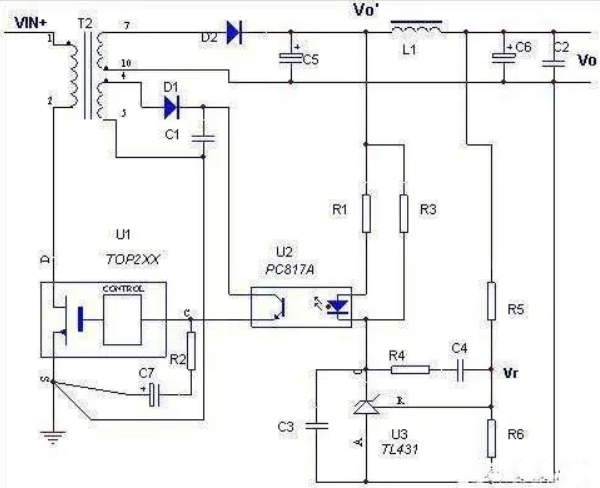

若如下圖所示，使用TL431基準源進行反饋控制開關管的原理圖，可通過改變R5、R6的值改變輸出電壓，根據TL431的原理，Vout=2.5V*（1+R5/R6），所以可將R5或R6改為可調電位器即可實現可調電壓輸出。
