如何觀察浪涌電流的思路介紹

電路板的電源入口，一般來說都會有較大的電容，在通電的一瞬間，電容由于自身的等效電阻很小，所以瞬間電流非常大。這個電流被稱為浪涌電流。浪涌電流持續時間很短，峰值遠大于正常工作時的電流，可能會導致某些器件損壞，也可能導致電源電壓瞬間降低，影響其它設備工作。

觀察浪涌電流的思路

浪涌電流用萬用表無法觀察到，需要用電流采樣電路+示波器觀察。

在電路中串聯一個阻值小且精確的采樣電阻，然后使用示波器觀察電阻兩端的電壓差，就可以根據瞬間的電壓波形推算出瞬間的電流。此電阻阻值必須小，不能影響到電路正常工作;但是如果阻值太小，低于示波器的最小量程，會無法準確測量電壓差。例如，采用10mΩ的采樣電阻，在電流為0.1A的時候，只會產生1mV的電壓。1mV是常見示波器的最小量程，多數情況下，示波器由于受到干擾而產生的底噪都會高于1mV。

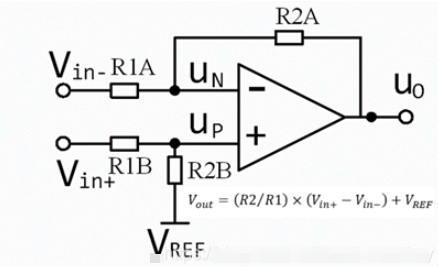

因此，常常先用運放電路，把采樣電阻兩端的電壓差放大若干倍，再用示波器測量。之前說過的交流運放電路就可以實現這個功能。

但是交流信號運算放大電路的放大倍數依賴于電阻的精度。常見的1%電阻不夠精確。

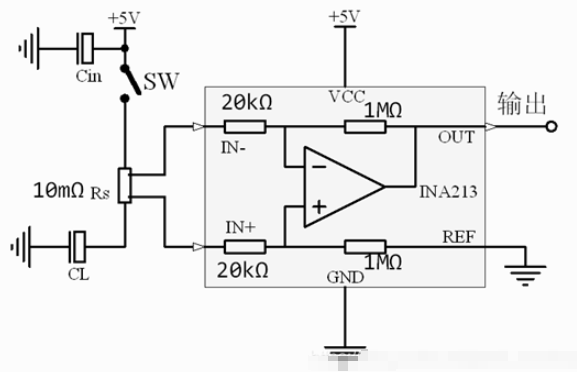

如果想精確控制放大電路的倍數，可以采用功能放大器。我們需要放大器有較高的共模抑制比，對信號的差值極敏感，對共模量不敏感。例如我們采用的INA213，共模抑制比達到120dB。除此之外，INA213內部集成了高精度的電阻對，放大倍數是固定的，也是精準的。

可以看出此電路的放大倍數為50倍。如果流過采樣電阻的電流大小為I，電流采樣電路的輸出電壓為V，采用10mΩ的采樣電阻，那么：

I * 0.01 * 50 = V

化簡可得I=2V，即電流采樣電路的輸出電壓為1伏，那么流過采樣電阻的電流大小為2安。使用電流采樣電路加示波器，可以觀察到浪涌電流。

浪涌電流的波形

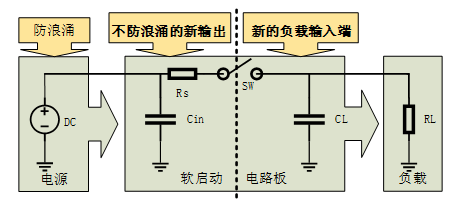

很多電源自帶限流功能，可以避免輸出電流過大，燒壞后續電路板，因此無法觀察到浪涌電流。為了觀察到浪涌電流，我把軟啟動電路板的輸入端放置大容量電容Cin，相當于電源不防浪涌的輸出端;在電路板的輸出端也放置大電容CL，作為負載的輸入端。電源與電路板連接時，將Cin充滿電;閉合開關的瞬間，Cin為CL充電，兩者間電阻極小，故浪涌電流極大。

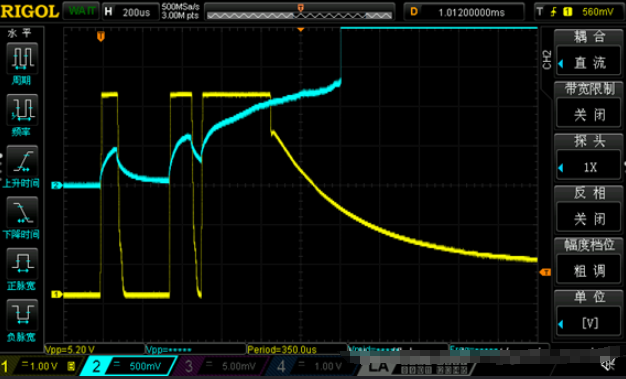

下圖是浪涌電流的波形圖，黃色是電流采樣電路的輸出，通過公式I=2V可以計算出浪涌電流的大小。藍色是負載電容的電壓。

可以看出，開關閉合過程中，由于彈性觸點的臨界狀態，會產生不止一次(3次)浪涌電流，浪涌電流大小超過10A，由于電流采樣電路限制，只能觀察到5V的電壓，所以只能顯示10A。浪涌電流隨著兩個電容壓差的增大而減小，持續時間不超過1ms。
