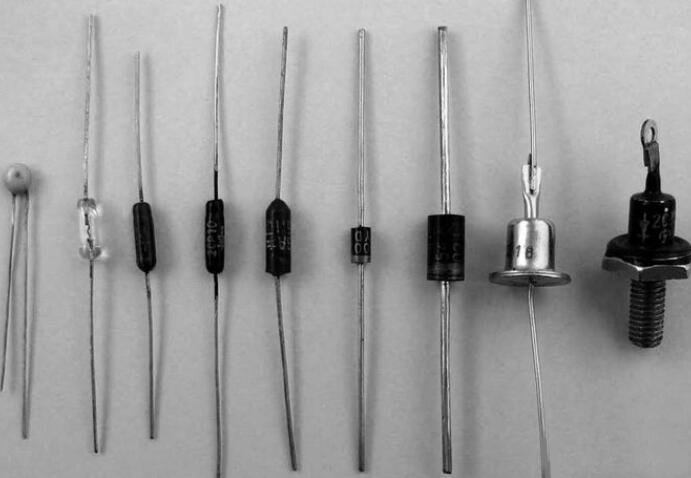

如何區別二極管及穩壓二極管-并設計簡單電路測出穩壓管的穩壓值

穩壓二極管應用及其廣泛，這里介紹一種能準確測量穩壓二極管穩壓值的簡易方法：測量穩壓值在15V以下的穩壓管，可用二只9V的電池，用封口膠帶布將其粘在一起。留出四個輸出端。將兩只電池的各一只輸出端（一正一負）用一個4.5K的電阻連接起來，另外的兩只輸出端即可用于測試。

測試方法：將萬用表調至25V直流擋。兩表筆分別接于電池的測試端，萬用表即顯示出兩電池的串聯電壓（18V）。將待測穩壓管的正負極分別接觸到表筆正負極上。萬用表所顯示的電壓值則為穩壓管的穩壓值。若萬用表所顯示的電壓不變，則說明穩壓管的穩壓值高于電池的電壓或內部斷路。若萬用表顯示的電壓大大低于預測值，接近0V，說明穩壓管內部已短路損壞，或極性接錯。可調換極性再測。穩壓值大于15V的穩壓管。可以增加電池只數和電阻，萬用表的電壓擋由高至低調整，分數次測試。

由于以上的測試電流均在穩壓管的工作電流之下，所以不會損壞穩壓二極管。

簡單準確測量穩壓二極管的穩壓值

穩壓二極管應用及其廣泛，這里介紹一種能準確測量穩壓二極管穩壓值的簡易方法：如果是測量穩壓值在8V以下的穩壓管，可用一只9V的舊電池只要有點電即可，測試15V以下用兩只9V的舊電池，按需要測試的電壓來確定采用幾個用一只9V的舊電池。具體方法用封口膠帶布將其粘在一起。留出四個輸出端。將兩只電池的各一只輸出端（一正一負）用一個1.2K-2.2K的電阻連接起來，另外的兩只輸出端即可用于測試。

測試方法：將萬用表調至25V直流擋。兩表筆分別接于電池的測試端，萬用表即顯示出兩電池的串聯電壓（兩個9V的舊電池時電壓在18V左右）。將待測穩壓管的正負極分別接觸到表筆正負極上。萬用表所顯示的電壓值則為穩壓管的穩壓值。若萬用表所顯示的電壓不變，則說明穩壓管的穩壓值高于電池的電壓或內部斷路。若萬用表顯示的電壓大大低于預測值，接近0V，說明穩壓管內部已短路損壞，或極性接錯。可調換極性再測。穩壓值大于15V的穩壓管。可以增加電池只數和電阻組裝，將萬用表及穩壓管先接好。萬用表的電壓擋由高至低調整，分數次測試。因為采用的是9V的舊電池它內阻很大輸出的電流比較小加上有限流電阻測試是安全的。

由于以上兩種電路的測試電流均在穩壓管的工作電流之下，所以不會損壞穩壓二極管，每次測量后將電容放電完畢再進行下一次測量
