什么是場效應管

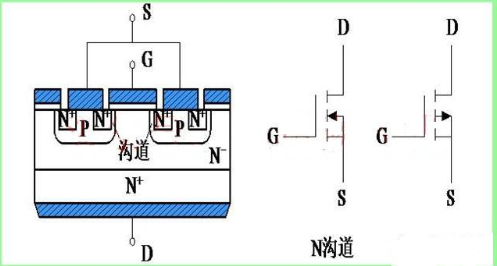

場效應管是場效應晶體管的簡稱，應為縮寫為FET。場效應管通常分為兩類：1）JFET和MOSFET。這兩類場效應管都是壓控型的器件。場效應管有三個電極，分別為：柵極G、漏極D和源極S。目前MOSFET應用廣泛，JFET相對較少。MOSFET可以分為NMOS和PMOS，下圖是PMOS的結構圖、NMOS和MOSFET的電路符號圖。

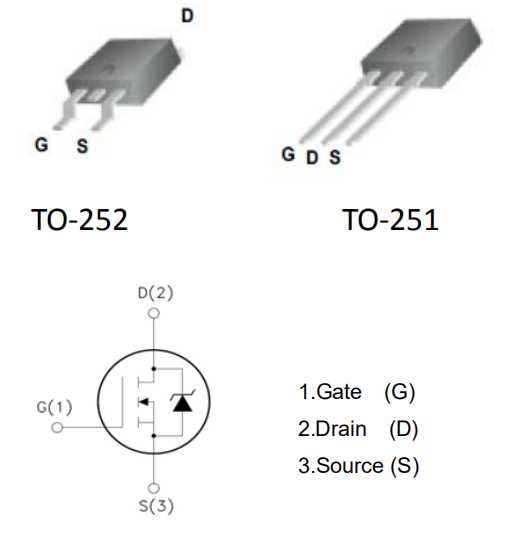

PMOS的結構是這樣的： 在N型硅襯底上做了兩個P型半導體的P+區，這兩個區分別叫做源極S和漏極D，在N型半導體的絕緣層上引出柵極G。NMOS的實物圖和引腳分布如下圖所示。

什么是肖特基二極管

肖特基二極管又叫勢壘二極管，是由金屬和半導體接觸形成的二極管，其特點為：

反向恢復時間非常短，為ns級別；

正向導通壓降非常低：為0.3-0.5V左右；

漏電流較大、反向擊穿電壓比較低；

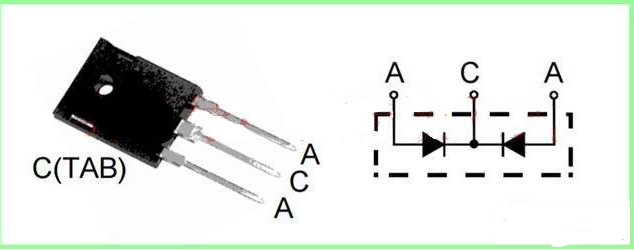

通常用在低壓開關電源中，以肖特基二極管MBR30100為例，其實物圖和結構圖如下圖所示。

該肖特基二極管有三個電極，其中一個公共端是陰極，由兩個二極管共陰極構成。

關于場效應管的反向并接的二極管的問題?

有些場效應管的規格書里原理圖上標有一個穩壓管符號，為了搞清楚其中的真正情況，我們抽取了幾種有該二極管符號的樣品進行檢測試驗，發現有以下兩種情況：??

1.?實際是本體的寄生二極管；?2.?集成的肖特基二極管

前一種情況，估計是做文件時直接將其他文件中的圖形復制過來所致。?關于該本體二級管的特性，在規格書中應該有規格說明的。但請大家注意，是二極管而不是穩壓管，不要被穩壓管的圖形搞暈了。

第二種情況，注意，是肖特基二極管，圖中標注的符號也不對。有些元件有這樣集成的情況，且在其參數表中一定有相關方面的參數說明，即：肖特基二極管的電壓電流參數，大家在識別元件時應該注意相關的參數

另外還有一種可能，那就是標示的場效應管擊穿區的穩壓管特征。?

表，并且，要注意和本體二極管參數的區別。如果無誤，則說明確有并聯的二極管，否則是圖形錯誤。
