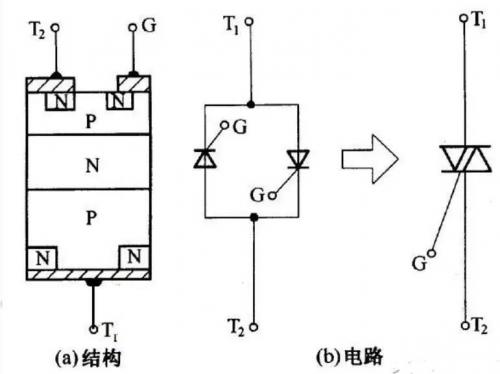

可控硅又叫做晶閘管，是一種常用的半導體器件，是一種能像閘門一樣控制電流大小的半導體器件。因此，可控硅也具有開關控制、電壓調整和整流等功能。可控硅的種類較多，強電電路采用的可控硅主要有單向晶閘管和雙向晶閘管兩種。常見的可控硅外形用符號如上圖，內有單向和雙向兩種可控硅，你能區分出哪種是單向，哪種是雙向嗎？

具體區別：

引腳功能區別：單向可控硅縮寫為 SCR，雙向可控硅英文縮寫 TRIAC。單向可控硅的引腳符號是 K、G、A，其中 G 極為門極，也是控制極，A 極為陽極，K 極為陰極。而雙向可控硅的引腳符號是 T1、T2、G，其中 G 為門極，另外兩個端子因?yàn)榭梢噪p向?qū)ǎ圆粎^(qū)分陰極和陽極，都是主端子，用 T1、T2 表示。其特點是，當 G 極和 T2 極相對于 T1，的電壓均為正時，T2 是陽極，T1 是陰極。反之，當 G 極和 T2 極相對于 T1 的電壓均為負時，T1 變成陽極，T2 為陰極。雙向可控硅由于正、反向特性曲線具有對稱性，所以它可在任何一個方向?qū)ā?/p>

工作狀態區別：單向可控硅若是用于直流電路，一旦觸發信號開通，并保持一定幅度的流通電流的話，可控硅會一直保持開通狀態。除非將電源開斷一次，才能使其關斷。若用于交流電路，則在其承受正向電壓期間，若接受一個觸發信號，則一直保持導通，直到電壓過零點到來，因無流通電流而自行關斷。在承受反向電壓期間，即使送入觸發信號，可控硅也因 A、K 間電壓反向，而保持于截止?fàn)顟B(tài)。

雙向可控硅第一陽極 T1 與第二陽極 T2 間，無論所加電壓極性是正向還是反向，只要控制極 G 和第一陽極 T1 間加有正負極性不同的觸發電壓，就可觸發導通呈低阻狀態。此時 T1、T2 間壓降也約 1V。雙向可控硅一旦導通，即使失去觸發電壓，也能繼續保持導通狀態。只有當?shù)谝魂枠O T1、第二陽極 T2 電流減小，小于維持電流或 T1、T2 間當電壓極性改變且沒有觸發電壓時，雙向可控硅才截?cái)?，此時只有重新加觸發電壓方可導通。

應用區別：單向可控硅因?yàn)橹挥嘘枠O電壓大于陰極時，在門極加控制電壓才會導通，反之截止，這和二極管的單向?qū)щ娦砸粯?，所以廣泛應用于可控整流。需要說明的是，一旦導通之后，門極信號就無法使其關斷，只能靠去除負載或降低其兩端電壓使其關斷。而雙向可控硅在施加正向或反向電壓時受到脈沖觸發都會導通，導通具備開關功能，導通角可控具備調壓功能，所以雙向可控硅在交流電路中能完成開關和調壓雙重功能?？煽毓枘壳皯?yīng)用于各個領域，電動機軟啟動器就是可控硅的典型應用。
