熱敏電阻器選擇考慮之保護門限電流和工作時間

熱敏電阻器有PTC和NTC兩種主要類型，熱敏電阻的作用：在電路中用作溫度檢測、過熱檢測、電路保護、抑制突入電流和加熱等用途。

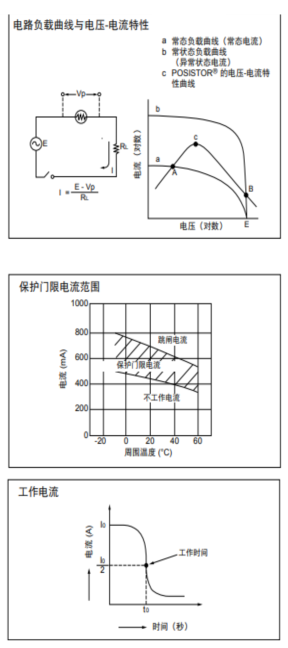

熱敏電阻器電路負載曲線與電壓-電流特性

選擇熱敏電阻器時，主要選項包括：可承受的最大電壓，正常情況下通過電路的電流，以及異常情況下通過電路的電流。其中，需要考慮的幾個術語如下：

保護門限電流

最大電流值在電壓-電流特性（靜態）中稱為“保護門限電流”。當熱敏電阻器中流過的電流小于保護門限電流時，在負載曲線與的電壓-電流特性曲線的交點處達到穩定。

然而，當通過的電流大于保護門限電流時，其穩定點在于負載曲線的交點處。

保護門限電流范圍

保護門限電流范圍取決于周圍溫度，電阻值，溫度特性和形狀。跳閘電流最大值與不動作電流最小值位于周圍溫度范圍-10°C到+60°C之內。

也就是說，當電流小于不工作電流時，熱敏電阻器只作為固定電阻工作。當通過的電流大于跳閘電流時，熱敏電阻器就會防止電路出現過載。

工作時間

從加載電壓到電流本身陡然衰減之間的時間稱為“工作時間”。傳統意義上，工作時間 (t0) 是指突入電流減小到初始突入電流 (I0)一半強度 (I0/2) 所需的時間。
