用于USB Type-C接口ESD保護的PPTC熱敏電阻知識

USB是一種非常實用的用戶接口，最新版本的USB 3.0和USB Type-C已經廣泛應用于電腦、手機、家用電器等終端中，而PPTC熱敏電阻則是最適合USB端口保護的敏感電子元器件。其中，USB Type-C接口因擁有傳輸更快、更小巧、輸出功率更高等優勢，已經從智能手機及電腦等電子產品陸續進入汽車領域。

USB接口具有兩路供電，一路是+5V供電，一路是+5VSB供電。USB供電的切換設計方案目前有三種：手動跳線切換，MOSEFT切換和專用芯片切換。這種方案節省成本，但是喚醒設備只能使用跳線設置的USB接口，不靈活，會給用戶帶來不便。

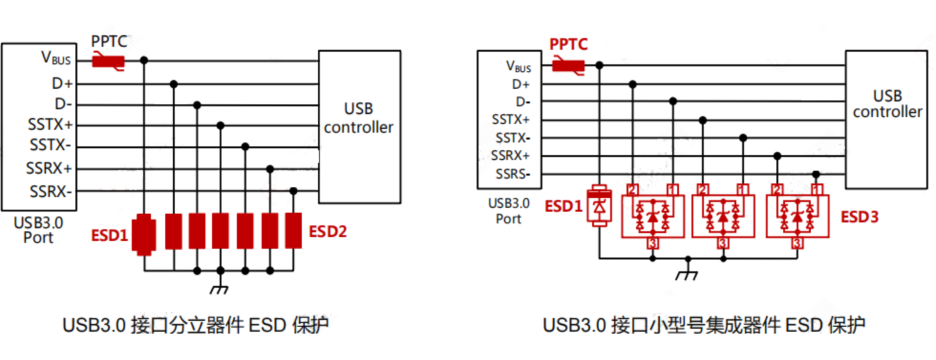

多數USB設備是便攜式設備，容易產生靜電，帶有靜電的USB設備插入U(xiǎn)SB接口時容易發生靜電放電，擊毀計算機內的元件（芯片組）。所以USB接口的數據線（D-和D+）端都會附帶一個ESD保護器件，這顆芯片稱作靜電保護器件，一般是超低電容ESD芯片。

在過流保護方面，USB電源線保護一般采用PPTC自恢復保險絲，這種電路保護元件關鍵重要，相關測試標準包括IEC61000-4-5、GB/T17626.5、ISO10605、GB/T19951。
