晶體管具有檢測、整流、放大、開關等多種特點，常用于電子電路中，也可以組成邏輯電路，在數字集成電路中應用廣泛，但它同時也是許多小白初入數字電路的難題之一。今天將以DTL、RTL、TTL三種晶體管邏輯電路為主，詳談其特點和原理。

晶體管外文名為transistor，是具有檢波、整流、放大、開關、穩壓、信號調制等多種功能的固體半導體電子器件，分為二極管、三極管、場效應管等。根據晶體管的性能，可作為晶體管邏輯電路應用在數字電路中。

一般來說，晶體管邏輯電路是指對數字集成電路執行邏輯運算和轉換的邏輯電路，其基本單元是門電路和觸發電路，觸發電路主要由各種門電路組成，是數字集成電路的基本單元。按照基本單元電路的工作特點，將其分為飽和性邏輯（RTL、DTL、TTL）、抗飽和性邏輯（STTL）、非飽和性邏輯（ECL）。

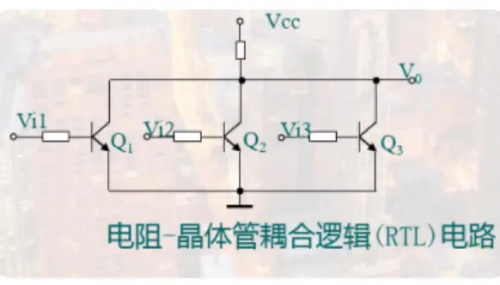

RTL

RTL是指電阻-晶體管耦合邏輯電路，屬于或非門電路。

當輸入信號為高電平時，輸出為低電平Vol=0.2V，若采用步進連接時輸出為高電平Vol=1V，該電路的缺點是電路速度慢、負載能力低、抗干擾能力差，如圖所示：

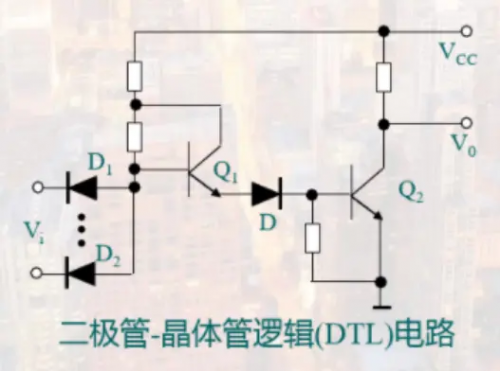

DTL

DTL是二極管-晶體管耦合邏輯電路，屬于與非門電路。

當輸入信號為低電平，則輸出位高電平；當所有輸入均為高電平，輸出為低電平。相對于RTL電路，DTL的負載能力和抗干擾能力有所提升，但電路速度仍然很慢。

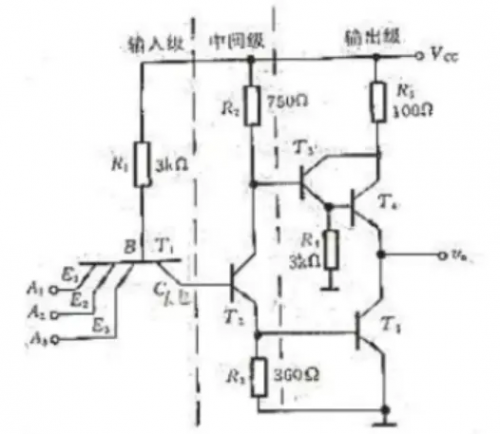

TTL

TTL屬于與非門，輸入級和輸出級均由晶體管組成，也叫作晶體管-晶體管邏輯管，簡稱TTL電路，常見于四管單元TTL與非門，STTL和LSTTL電路，LSTTL等。
