三端型肖特基二極管檢測好壞的方法介紹

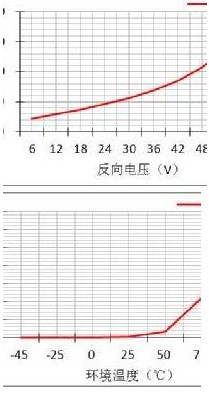

肖特基二極管分為有引線和表面安裝（貼片式）兩種封裝形式。采用有引線式封裝的肖特基二極管通常作為高頻大電流整流二極管、續流二極管或保護二極管使用。它有單管式和對管（雙二極管）式兩種封裝形式。肖特基對管又有共陰（兩管的負極相連）、共陽（兩管的正極相連）和串聯（一只二極管的正極接另一只二極管的負極）三種管腳引出方式。

采用表面封裝的肖特基二極管有單管型、雙管型和三管型等多種封裝形式，有A~19種管腳引出方式。

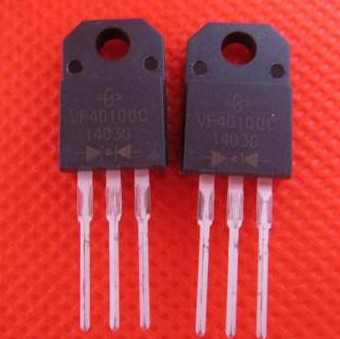

三端型肖特基二極管應先測出其公共端,判別出是共陰對管,還是共陽對管,然后再分別測量兩個二極管的正、反向電阻值。現以兩只分別為共陰對管和共陽對管的肖特基二極管測試為例,說明具體的檢測方法,將引腳分別標號為1、2和3,萬用表置于“R×1’’擋進行下述三步測試。

第一步:測量1、3引腳正、反向電阻值,若為無窮大,則說明這兩個電極無單向?qū)щ娦浴?/p>

第二步:將黑表筆接1引腳、紅表筆接2引腳,如果測得的阻值為尤窮大,冉將紅黑表筆對調進行測量,如果所測阻值為2.5~3.5Ω,則說明2、1引腳具有單向?qū)щ娞匦?且2引腳為正、1引腳為負。

第三步:將黑表筆接3引腳、紅表筆接2引腳,如果測得的阻值為無窮大,再調換紅黑表筆后進行測量,如果所測阻值為2.5~3.5Ω,則說明2、3引腳具有單向?qū)щ娞匦?且2引腳為正、3引腳為負。

根據上述三步測量結果,即可判斷被測肖特基二極管為一只共陽對管,其中2引腳為公共陽極,1、3引腳為兩個陰極。相反的則為共陰對管。

三端型肖特基二極管通常都是中間PIN針為公共端，如果你實在要測試，你就先假定任一管腳為公共端，將量程開關撥到二極管檔位，然后將假定的公共端接黑表筆（負極），用紅表筆（正極）分別接另外兩管腳，只要測得的兩組數據在0.1-0.5之間且要基本相同時，那次假定就是正確的。
