肖特基二極管的檢測方法介紹

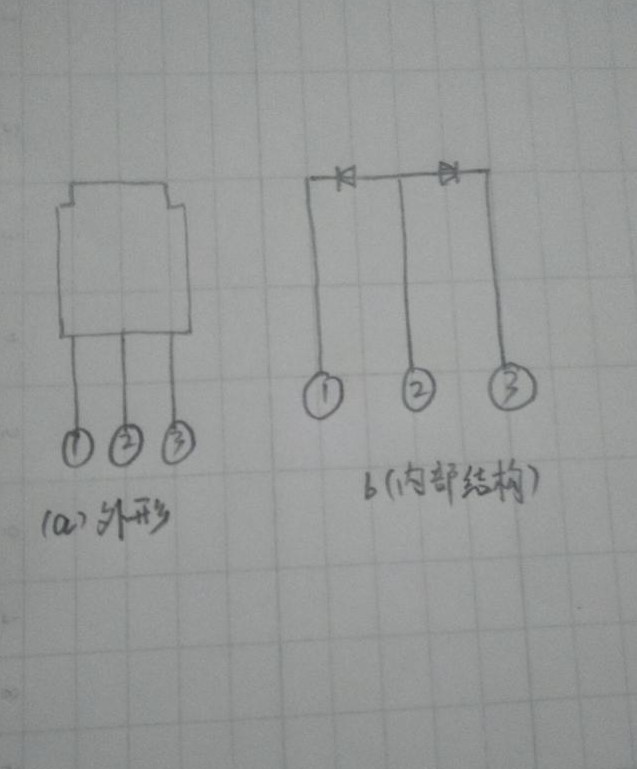

將測二極管三只管腳分別標號為1、 2、3。將萬用表置于R×1檔進行下述幾項測試。

（1）測量1、3、腳的正反向電阻值均為無群大，說明這倆個電極單相不導通。

（2）黑表筆接1、腳，紅表筆接2、腳，測的阻值無群大，紅，黑表筆對換后測的阻值約為2.7Ω。說明2、1、兩腳具有單向?qū)щ娞匦裕夷_2、為正，腳1、為負。

（3）將黑表筆接3、腳，紅表筆接2、腳，測的阻值為無群大，紅黑表筆互換后測得阻值約為3Ω.說明2、3、兩腳單向?qū)щ娞匦裕?、腳為正，3、腳為負。
