產品型號：si2301
描述：MOSFET,P-CH,20V,2.8A,SOT-23
詳細描述：表面貼裝型,P通道,20V,2.8A（Ta）,1.25W（Ta）,SOT-23
制造商：Shenzhen Yixinwei Technology Co.,Ltd
供應商：深圳市壹芯微科技有限公司
規格書：si2301規格書

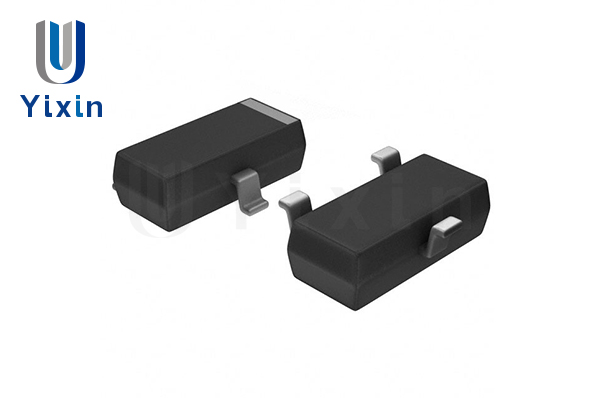

si2301引腳圖

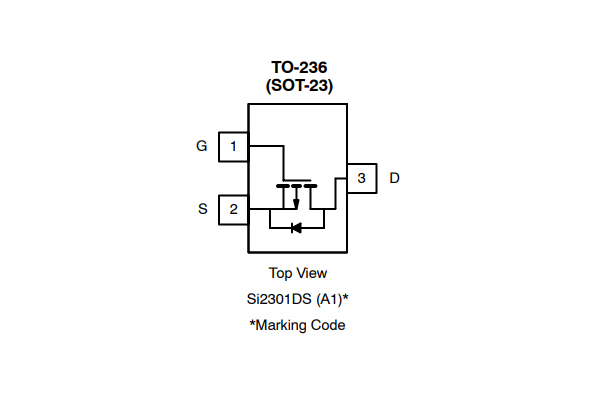

si2301電路符號
si2301產品屬性
類型 | 描述 |
|---|---|
類別 | 分立半導體產品 晶體管 - FET，MOSFET - 單個 |
制造商 | Micro Commercial Co |
系列 | - |
包裝 | 卷帶（TR）、剪切帶（CT） |
零件狀態 | 在售 |
FET 類型 | P 通道 |
技術 | MOSFET（金屬氧化物） |
漏源電壓（Vdss） | 20 V |
25°C 時電流 - 連續漏極 (Id) | 2.8A（Ta） |
驅動電壓（最大 Rds On，最小 Rds On） | 2.5V，4.5V |
不同 Id、Vgs 時導通電阻（最大值） | 120 毫歐 @ 2.8A，4.5V |
不同 Id 時 Vgs(th)（最大值） | 1V @ 250µA |
不同 Vgs 時柵極電荷 (Qg)（最大值） | 14.5 nC @ 4.5 V |
Vgs（最大值） | ±8V |
不同 Vds 時輸入電容 (Ciss)（最大值） | 880 pF @ 6 V |
FET 功能 | - |
功率耗散（最大值） | 1.25W（Ta） |
工作溫度 | -55°C ~ 150°C（TJ） |
安裝類型 | 表面貼裝型 |
供應商器件封裝 | SOT-23 |
封裝/外殼 | TO-236-3，SC-59，SOT-23-3 |
基本產品編號 | SI2301 |

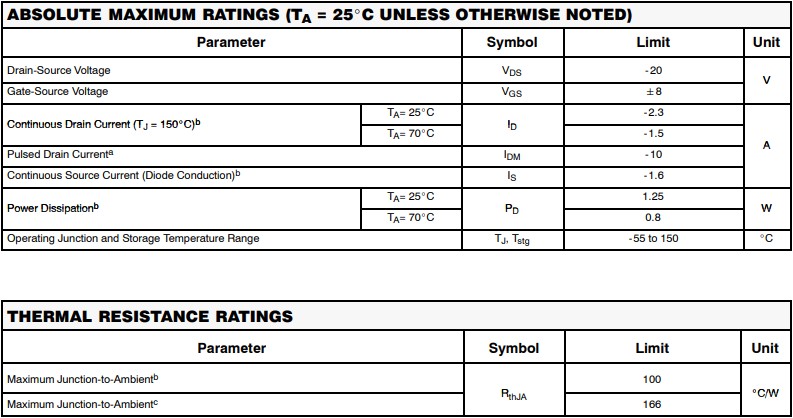

si2301絕對最大額定參數

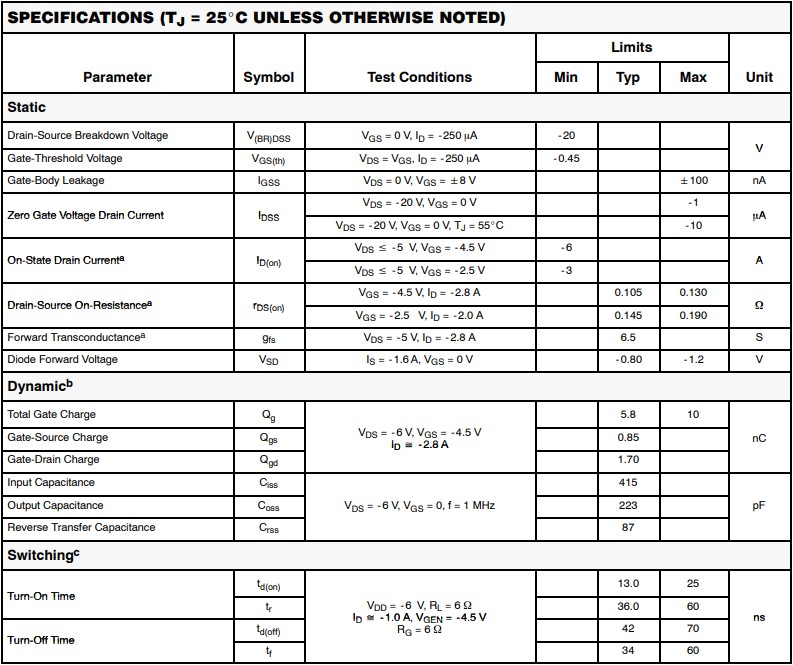

si2301電氣特性
