三極管靜態估算方法及舉例介紹

三極管靜態估算思路及例子

電路靜態估算舉例

靜態三極管判斷分為3步：

1.基極電流 Ec=IBQ*RB+UBEQ ,帶入參數12=IBQ*200+0.7 ,解得IBQ=56.5UA

2.判斷集電極電流選用三極管β放大倍數為100倍，ICQ=βIBQ=5.65MA

3.UCEQ=UC-ICQ*RC=12-5.65ma*1kR=6.35V

可以看出UCEQ>0.3V,比較舒服的放大狀態，設計很成功。

以上為解題思路當我們遇到實際三極管不導通時，我們第一反應是三極管燒了，可以用萬用表直接測，但我們理論怎么分析呢。

假如上圖RC=5KR，其它條件不變.

1.基極電流 Ec=IBQ*RB+UBEQ ,帶入參數12=IBQ*200+0.7 ,解得IBQ=56.5UA,不變

2.UCEQ=UC-ICQ*RC=12-5.65MA*5K=-16.25V

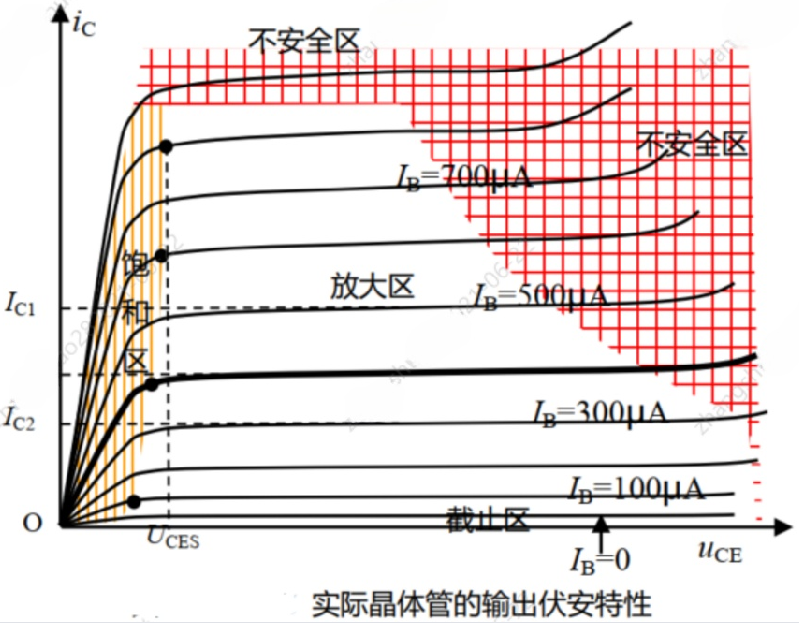

判斷有負數出現，而GND=0.肯定不是放大狀態了。接下來判斷是否飽和狀態ICQ=EC-UCES/RC=(12-0.3)/5=2.34MA.顯然ICQ不等于βIBQ，對比下圖也就是三極管處于飽和區。

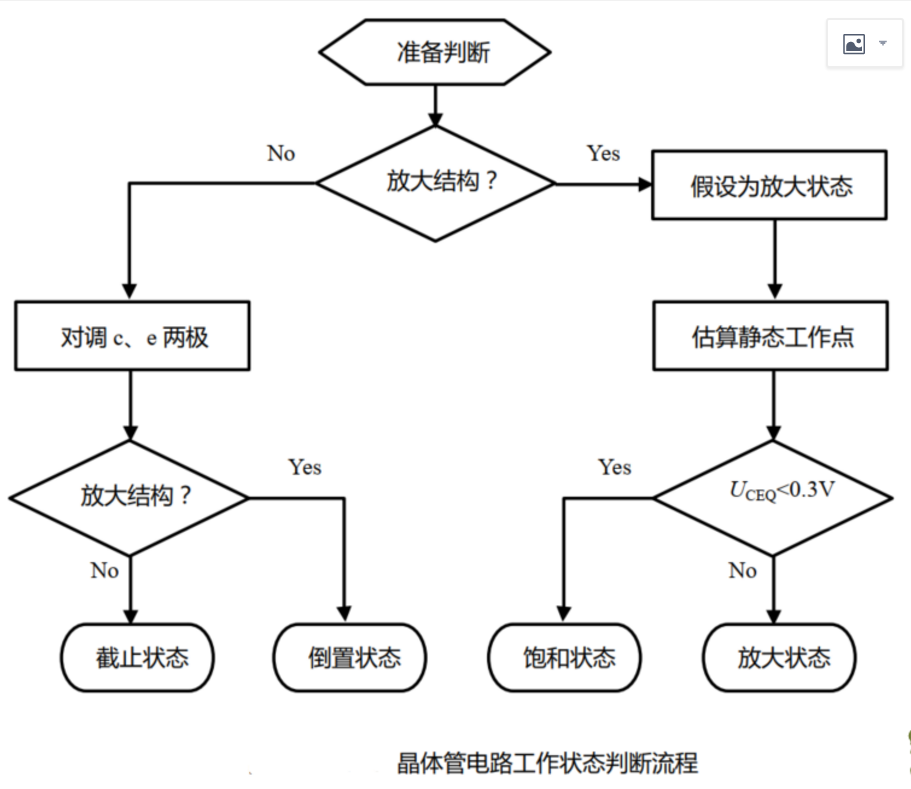

總結關于三極管靜態估算的標準步驟：

1.依據UBEQ=0.7V,完成IBQ的估算

2.假設晶體管處于放大狀態，即ICQ=βIBQ,求解

3.如果BCEQ>=0.3V，晶體管處于放大狀態，ICQ和UCEQ如前所求。

4.如果BCEQ<=0.3V,則假設不成立三極管處于飽和狀態。
